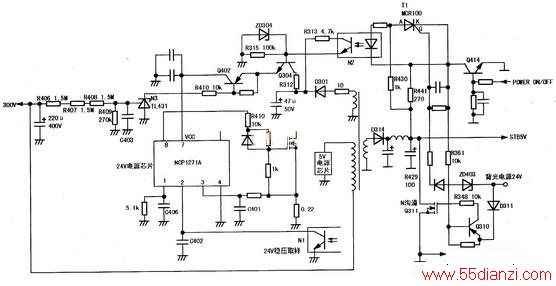

测此机电源有STB5V电压输出，但无24V背光供电输出。在CRT彩电中，若5V副电源正常，电源指示灯就会亮；二次开机后开机指示灯亮。液晶电视的指示灯大多由CPU控制，若副电源正常但灯不亮，则表明CPU工作不正常。查3.3V供电正常，晶振两端有脉冲波形，复位信号也正常。该机键控为触摸式，CPU有KEYO和KEY1二个端口，触摸开机键，测二个端口有电压变化，但不开机，怀疑FLASH程序存储器（EN25Q32A）有问题。测得EN25Q32A数据脚有脉冲波形，并且主板上的POWERON/OFF端口为高电平，这说明CPU已经送出开机信号，由此判断问题出在电源板上，按实物画出部分电路，如下图所示。
该机24V电源芯片NCP1271A的⑦脚为VCC电源端，其开机过程如下：主板发出POWERON高电平信号后，Q404导通，光耦N2导通，Q304导通，开关电源在热地侧输出的19V电压经Q304稳压后输正常情况下），NCP1271A的⑦脚得电工作，输出24V电源。
测得Q402的e极已有17V电压，但c极电压为0V、TL431的K极电压为16V、Q402和TL431组成电源电压过低保护电路。300V直流电压（该机无PFC电路）经R406～R408和R409分压后，正常时TL431、Q402均导通。现测得TL431的K极电压为16V，说明TL431没导通。查300V电压检测取样电阻，发现R406开路，换新后背光亮，整机工作正常，故障排除。
