发生此故障时先查伴音中频信号有没有送到U502进行音效处理，再检查音效处理工作条件是不是正常工作，有没有电压输出，然后检查音频功放工作条件，最后检查静音电路。因为此机器有耳机功能，则可以用耳机来测试，看故障出在公共通道还是单一的通道上。
插上耳机，声音正常。分析信号流程，因为从音效处理IC输出的音频信号，一路送到耳机功放输出；另一路送入U503音频功放输出，由此可以判断故障出在功放U503这一路上。

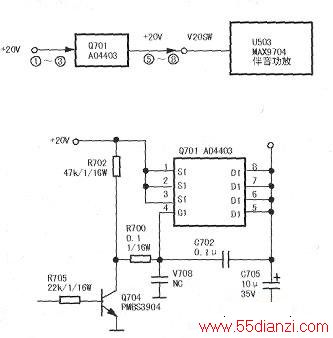

因为试耳机声音正常，就可以排除U502出故障的可能。先测U502的⑧脚和23脚（输出L和R声道音频信号分别送入U503的⑩脚和16脚），正常；测U503的③、④、20、22脚各脚都无供电电压（正常应有20V左右），经一级一级查找，发现+20V要经过MOS三极管Q701，测Q701已损坏。Q701有．8个脚：①~③脚接+20V供电输入，④脚为控制脚，⑤～⑧脚为+20V输出。因为没有配件更换，维修时可以将Q701①～③脚与⑤~⑧脚用导线短接一下，经短接后，声音正常，排除故障。相关电路见下图。
