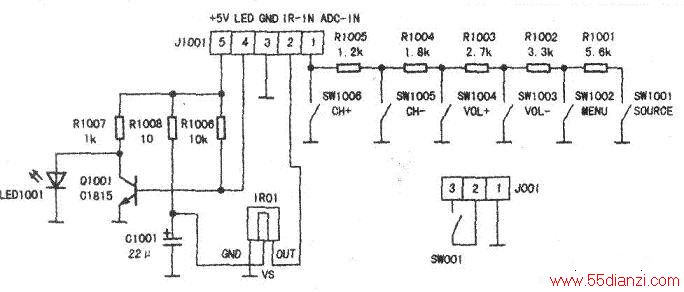

初步判断为面板上控制键或处理芯片相关引脚出现故障。为了确定故障位置，打开机壳，拆下面板控制电路板，然后通电开机。先将声音润大，再迅速将面板控制电路板上的控制接插件J1001拔下，声音不再变小，也不出现菜单，于是判定故障在面板控制电路板上。由图1可知，该电路控制信号由接插件J1001①脚(ADC-JN)送到主板CPU，采用模拟／数字转换方式完成控制功能，通过不同的接“地”电阻来改变ADC-IN脚电压，CPU按预定电压值与功能相对应，根据ADC-IN脚电压判定相应控制键功能。怀疑轻触按钮SW1003漏电，但用万用表测量没有发现异常，换新轻触按钮，故障依旧。仔细检查面板控制电路板的敷铜面，发现R1002与R1003的连接处与“地”靠近的地方有污渍。先用利器清理，后用酒精药棉反复擦拭，重新插上Jl001．通电故障排除。详见下图所示。
