此机开机测试，发现在插上耳机后扬声器依然有声音。根据信号流程图得知，耳机和扬声器的功放在同一个集成电路内完成，当插入耳机后，给功放IC(U21)的⑤脚一个高电平信号，此时IC会关闭扬声器的声音。

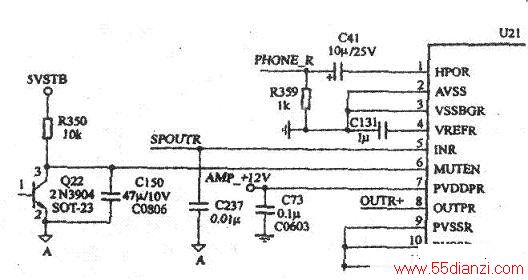

首先测量U21⑤脚的电压，发现是0V，而正常机器应该有5V电压。检测发现耳机插座弹片不良，当耳机插入后，弹片没有闭合．所以没有5v的信号给1C．造成U21没有收到信号，扬声器继续发出声音。更换耳机插座后，开机测试，故障排除。电路详见下图所示。
