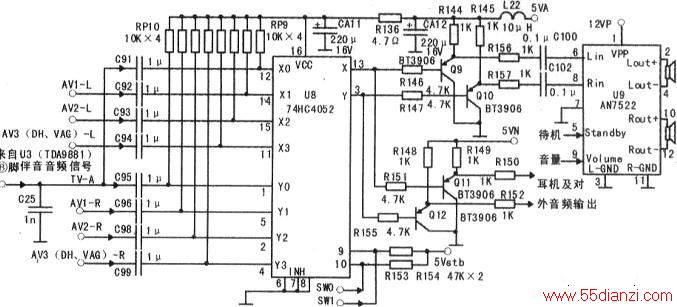

此机无论在TV状态还是在AV状态均无声音。因此，故障可能在4选l信号选择电子开关块U8(74HC4052)或功放块U9(AN7522)及相关电路（含扬声器）。这部分电路见下图。由图可知，由中频处理器U3⑧脚输出的电视伴音信号经电容C91、C95后作为TV-L和TV-R被分别送至信号选择电子开关U8的12脚、(1)脚；外接的AV1-L和AV1-R音频信号经电容C92、C96被分别送至U8的14脚、⑤脚；外接的AV2-L和AV2-R音频信号经电容C93、C98被分别送至U8的15脚、②脚；外接的AV3（HD、VGA信号）-L和AV3(HD、VGA信号)-R音频信号经电容C94、C99被分别送至U8的11脚、④脚。查资料得知：当U8控制端⑨、⑩脚均为低电平时（由U100控制），输出端13脚、③脚分别与12脚、①脚连通，彩电工作于TV状态；当U8⑨脚为低电平，⑩脚为高电平时，输出端13脚、③脚分别与14脚、⑤脚连通，彩电工作于AV1状态；当U8⑨脚为高电平，⑩脚为低电平时，输出端13脚、③脚分别与15脚、②脚连通，彩电工作于AV2状态；当U8控制端⑨、10脚均为高电平时，输出端13脚、③脚分别与11脚、④脚连通，彩电工作于AV3（HD、VGA信号）输入状态。U8输出端13脚、③脚输出的双声道音频信号被分为两路：一路经R151、R155分别送至放大管Q11、Q12基极进行放大，放大后的信号送至耳机接口和对外音频输出插口；另一路经R146、R147分别送至放大管Q9、Qlo基极进行放大，放大后的信号再经R156、R157、Cl00、C102耦合至功放块U9⑥、⑧脚进行音频功率放大，放大后的音频信号分别经②、④脚和⑩、12脚输出，然后推动扬声器发声。顺便说明，U9的⑤脚为待机控制端，当该脚为低电平时，U9内部电路停止工作。U9的⑨脚为音量控制端，当该脚电平从2.6V～OV逐渐降低时，输出音量逐渐增大。为了区分故障范围，试从耳机插孔插入耳机试听，结果，耳机中还是没有声音，于是怀疑电子开关块U8的供电或⑨、⑩脚的控制电平有问题，或U8本身损坏。经查U8（16）脚的5V供电正常，在作TV、AV1～AV3相关状态切换时，U8的⑨、⑩脚控制端电平也能按上述规律进行变化。据此分析．U8本身损坏已确认无疑，果断用CD4052更换原块后试机，声音终于恢复。
