一台创维29HD9000型彩电（机芯为5T21），开机蓝屏，有几行英文，无图像无伴音，按电视机及遥控器上的按键都不起作用，只有电源红指示灯还亮着，但按“待机”键屏幕不亮，开盖检测，+B电压为30V，71V电压变为13V，12V电压变为2.5V，17V电压变为3.2V，17V电压变为2.5V，不能二次开机。
根据故障现象不难看出，开关电源副方（次级端）各组供电输出电压同步偏低很多，很显然彩电开关电源处于弱振荡状态，但有一点可以肯定，即电源的源方（初级部分）基本是正常的，只是无法开机，这说明故障应该在开关电源的开／关机控制电路中。

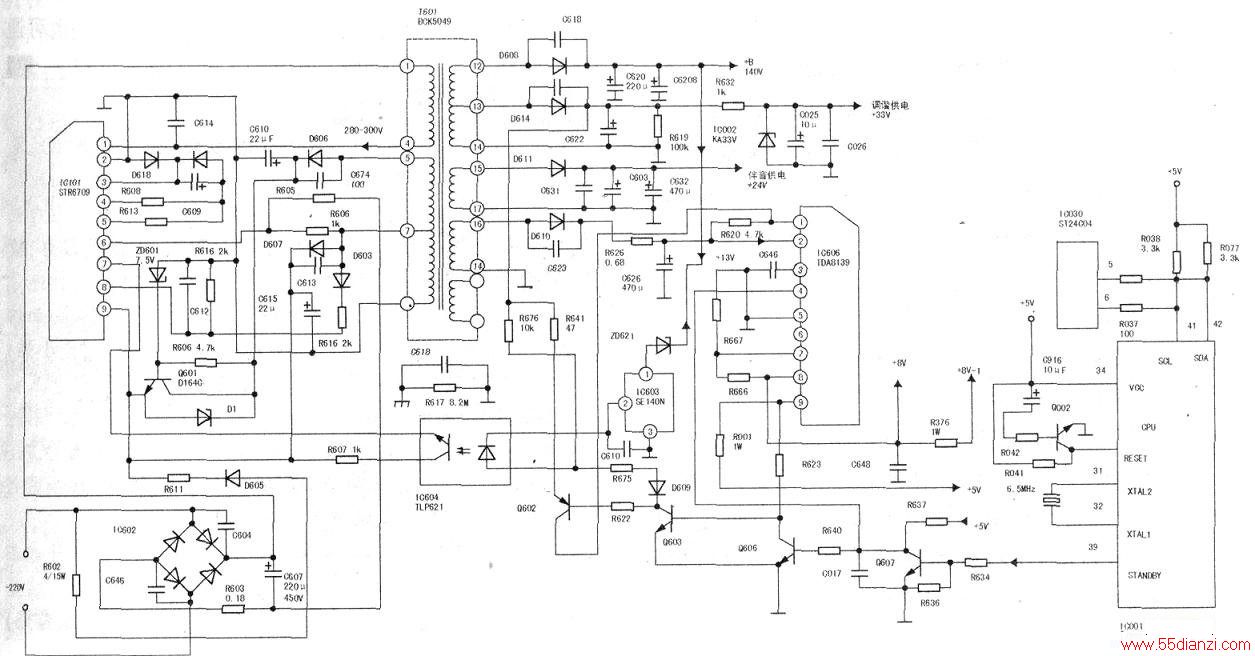

在解答之前，先纠正一下错误。从下图可见，该机开关电源次级方正常提供的输出供电电压有4组，即(12)脚经整流滤波后输出的+B 140V电压；(13)脚输出的是整流滤波后的+33V调谐电压；(15)脚经整流滤波后输出的+24V伴音电路电压；(16)脚经整流滤波后输出的约为+13V的供电源稳压电路IC606(TDA8139)工作的电压，并经TDA8139后变换成+5V和+8V输出，分别供给CPU，主芯片IC301(TDA8844)和相关电路工作。所以提到的相关电压不够确切。
一般而言，彩电不能二次开机的故障是常见故障，应该说维修难度并不大，但对电源开／关机控制电路原理应比较了解才行。就本机而言，前面已经提到，开关电源的初级方能起振，并有较低的各组电压输出，说明初级方基本正常。接下来的问题主要是从两方面着手：一是开／关机控制电路；二是CPU的控制和工作条件的检查。首先，若该机CPU控制电路基本正常，输入开机指令，CPU(39)脚应输出OV低电平，于是Q607截止，+5V经R637、R640加到Q606 b极，于是Q606导通，使Q606 c极即Q603 b极呈现低电平，Q603截止后，光耦IC604内部二极管导通发光，通过光电转换，控制开关电源源方启动工作。当CPU(39)脚接收到关机指令输出高电平时，Q607导通，于是加到Q607集电极的+5V电压绝大部分经Q607到地，Q606 b极呈低电平而截止，于是从TDA8139(IC606)⑨脚输出的+5V电压经R623(10kΩ)加到Q603基极，使基极呈现高电平而导通，Q603的导通使33V电压经分压电阻R676、R675加到光电耦合器IC604，其内部二极管正极的电压经R675、D609、Q603通路大部分到地，从而光电管不发光而停止工作，使源方处于弱振荡状态而待机。
根据以上分析，可按照常规假载法检修，先焊开或脱开+B(140V)负载，借助100W灯泡并接于+B供电与地端，进行检修前，可同时在焊接灯泡的两点焊两根软线，接于万用表250V挡（注意正负不要接错），这时便可通电试机，正常情况下，万用表应指示为140V值，此时灯泡微亮，然后试用遥控或本机键试验，正常时开／关机应受控，若一切正常，并检测其他各组低压也输出正常，则说明负载电路有故障使机器保护而不能开机，这时应把检测重点放在负载电路上。
若用假负载试机仍不能开机，可进行第二步检修。即先测量CPU(39)脚有无开／关机信号输出，正常时应有高、低电平变化，即开机时为Ov低电平；关机时为高电平。若(39)脚始终为高电平或在开机状态下始终为某一电压固定值，则表明CPU控制系统有异常，这时应按CPU的四个前提工作条件检查，即测(34)脚VCC供电是否正常；(31)、(32)脚外的时钟晶振是否损坏或不良；(33)脚复位电路外围元件有无异常；(41)、(42)脚的IIC总线控制有无异常或不良。当IIC总线异常时较多见为上拉电阻损坏或不良，对本机而言，就是要检查R038、R077和R045、R037。不过在控制系统故障率最高的是(31)、(32)脚外的晶振损坏或异常。若以上均无异常，则表明CPU性能不良。
在以上检修前，若测得CPU(39)脚高、低电平变化正常，则不能开机原因在受控电路中，这时检修重点应该是Q607、Q606、Q603、Q602和IC604光耦及相关外围元件。有时存储器损坏或不良也可导致不能开机，不能忽略对其检查。若问题中提及的故障确切，按以上方法可很快排除故障。在电源检修恢复正常后，取掉假负载灯泡后接通电路即可。
