该机开机后光栅行幅小，左右两边不满幅，光栅亮度暗，有时开机几十秒后关机保护，有时正常工作，有时随着开机时间增长，图像和光栅会恢复正常。注：该机主板上标号为580(FA6D950-OOL TC7867E，属6D95机芯。
开机后快速测+B电压低于95V，正常应是120V左右。监测全桥220V整流滤波电路C909上电压无论开机多长时间都是310V，排除了全桥整流电路性能不良问题。断开行输出电路，测+B升到120V，怀疑行负载有故障，但通过观察行电路上元件没有变异和过热的元件。在光栅正常时，测行电流为420mA，而当+B降低到90V时，光栅明显变小，行电流降小到340mA，说明行输出级电路基本工作正常。
怀疑待机控制电路有问题，把待机控制电路中Q925的c-e极间短路（模拟开机），但开机后故障不变，检测光耦IC902的①、②脚间电压为OV，说明光耦根本没有导通，检测稳压检测元件Q928、D929也没导通，怀疑+B输出电压低，出在稳压检测电路。代换光耦IC902及光耦的③、④脚间并联电容C918，故障不变。怀疑开关电源IC901性能不良，代换开关电源振荡IC901，故障不变。对IC901的⑤脚FB反馈电路所有零件进行检查故障没有排除。再对IC901的②脚电流检测电路进行检查，此脚接IC内大功率开关管的S极，此脚到地间接有开关管电流检测电阻R911、R912，如果这两个电阻阻值变大或虚焊，就会导致+B输出电压降低。实测开关电源IC901的②脚电阻R911是1.2Ω，R912是0.2Ω，正常，在R911两端再并一只0.3Ω电阻，开机后故障不变，完全排除了这两只电阻导致+B输出低的可能性。
为判定此故障，用一块三线开关电源模块代替本机的初级振荡电路和次级的稳压及控制电路，接好电源模块后，断开行负载，在+B接入一只100W灯泡作假负载，开机，顺时针调整+B输出电位器，+B电压能调至120V，说明电源次级各电路整流、滤波正常（不能确定取样电路），变压器正常，初级的220V整流滤波电路正常，至此说明故障可能还在开关电源次级稳压环路及待机控制电路。
检测开关变压器次级各个电解电容，发现是55V滤波电容C931(10μF/100V)失容。拆下该电容，用数字表电容挡测试，发现其容量由正常的10μF下降到只有27000pF，用指针表Rx1k测量这只坏的10μF电容，表针只能偏转到表盘的1/4（充放电仍然明显），而好的10μF电容，表针可以偏转到表盘的中央。由此可见，用指针表检查电解电容，如果不用新电容作对比，往往不能发现问题。看来对于失容的电容检查，用指针表不如用数字表电容挡准确和明显。C931失效，加到发光管①脚的供电是含有很高尖脉冲的高频交流电压，通过光耦加到IC901的稳压控制输入端⑤脚，使IC901处于弱振状态，开关电源次级输出的各路电源电压降低，其中包括+B输出电压也降低。这便是该机故障产生的原因，此例故障的检修过程说明，在检修故障时，应仔细全面，不能仅检查几个起眼的元件，而应将电路上任何元件都作检查。
为方便大家以后维修该机芯开关电源的故障，现在给出正常开机状态下各关键点的电压值。IC901( STR-G9656)①脚D极：300V，②脚s极：0.057V，③脚地端：
OV，④脚供电：17.8V( C931失容时是15V)，⑤脚稳压反馈FB:1.83V。稳压反馈光耦IC902:①～②（发光管）脚间的压降差是1V(C931失容时用数字表DC挡测量是OV)，①脚到地的电压是47V，②脚到地的电压是46V。
Q928:Uc为46V、Ue为6.27V、Ub为6.89V。
这里说说IC901的④脚供电；该脚二次供电来自Q901。在正常的开机状态下，T901的②脚感应电压，经D907、C915整流滤波，得到17.8V电压为IC901的④脚正常供电。待机状态时，IC901进入弱振状态，T901绕组输出的电压都大幅下降，T901的②脚输出电压也同比下降，只5V左右，故此时IC901的④脚供电由T901的①脚产生电压提供。正常开机状态下，①脚感应电压经D906、C914整流滤波，得到70V电压，该电压一方面经R913加到Q901的c极，另一方面加到R914、ZD901（16V稳压管）得到的16.2V基准电压加到Q901的b极，此时，Q901的e极是来自D907的17.8V电压，因为e极电压高于b极电压，反射结反偏，故在开机状态下Q901是截止的，c极的70V电压未使用。待机状态时，因为D907输出的电压是5V，而此时①脚感应电压经D906整流得到的电压是20V加到R914、ZD901，得到16.2V电压加到Q901的b极，Q901导通，输出15.7V的电压为IC901的④脚供电，满足IC901待机时工作。

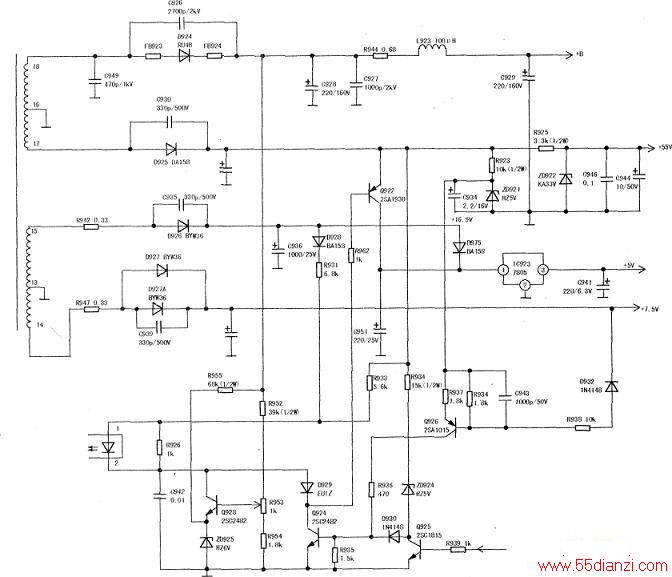

开关电源次级各路电压的输出：T901的10一11绕组输出25V，此绕组与电原理图标不同，原理图是从T901的12一11绕组产生的，实物电路板上T901的⑩脚是接地的。T901的18一16绕组输出+B电压；T901的17一16绕组输出55V，其中一路经R925、ZD922（33V稳压管）稳压输出33V电压供调谐电路。55V的另一路经R923、ZD921（5V稳压管）稳压形成5V电压给Q926欠压保护电路供电，还有一路通过R933、R926分压为光耦IC902初级提供偏压（此例便是因为光耦初级偏压不稳定引起稳压电路误控导致的故障）；T901的15一13绕组输出16.3V，一路加到12V三端稳压IC921形成12V电压，一路经D975加到5V三端稳压IC923输出5VSTB电压作为待机电源电压。5VSTB电压在待机时，因为Q924饱和导通，Q922饱和导通，55V绕组的电压通过Q922给IC923供电来产生。开机后，因为Q924导通、Q922截止，IC923供电由12V绕组提供，T901的14一13绕组输出7.5V，通过Q929电路稳压形成另一路5V。
Q926是PNP管，它在电路中起过载保护作用。其e极加有来自ZD921的5V稳压电压，b极通过R938接D932（负极接7.5V电压）、D933（负极接IC921输出的12V电压）。在7.5V和12V电压正常时，D932、D933因为负极电压高于正极电压而截止，Q926截止，对+B电压没有影响。如果12V电压和7.5V电压因故障无输出，D932、D933的负极电压为0V，D932、D933导通，Q926导通，c极输出高电平经R936加到Q924的b极，Q924、D929导通，把光耦IC902的②脚拉到低电平，光耦内发光二极管发光最强，控制开关电源振荡IC901进入弱振状态，大幅降低开关电源次级的输出电压，保护开关电源不受损坏。
另外要强调的是：1．维修中不能断开D929。因为断开D929后，IC902光耦只由Q928控制。此时开关电源输出的+B电压，T901的14脚输出的是55V电压，如果这时主板微处理器送来的是待机0V电平加到Q925的基极，该管导通，c极有50V电压经R934、ZD924，D930、Q924的基极，Q924导通，c极为OV，此电压经R932使Q922饱和导通，55V电压IC923输入脚C951上，由于C951耐压只有25V，故会过压击穿或爆裂。同时，55V电压加到5V三端稳压IC923的输入端，也会把IC923击穿。因此，有的人在检修开关电源的不稳压故障时把D929断开，这是错误的。笔者曾这样检修，结果把C951击穿了。
2．对+B输出电压低，为了判断是开关电源的原因，还是负载的原因，把行供电断开，在+B输出处接上一只100W灯泡，开机后发现+B电压正常，便怀疑行扫描电路有故障，行电流大导致+B拉低。而实际上100W的灯泡接在+B电压上呈现的负载远比行扫描电路轻，因此不能代替行扫描电路进行等效代换试验。最起码要用200W的灯泡，才能代替行扫描电路的负载大小.
