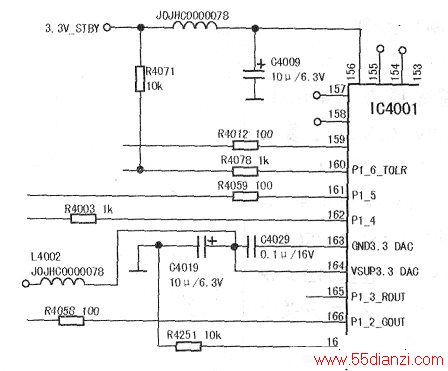

根据现象初步判断范围:LCD屏组件接口(即逻辑板、F—CON板)电路及LCD屏组件。 首先检查逻辑板接口电路的波形,接口电路造成黑屏只可能是时钟、Panel VCC缺失或时钟异常所致。 检查发现主板与逻辑板插件A8的14、15脚时钟波形相同(相位),正常时这两脚波形应反相,判断LVDS信号有一路缺失。向前排查发现FL4002开路。更换FL4002后故障排除。相关电路见下图。
