创维34T66HT高清彩电（6D78机芯），光栅上半部分为黑屏，且有几条回扫线，下半部分光栅基本正常。按键控按钮，发现字符显示明显压缩。

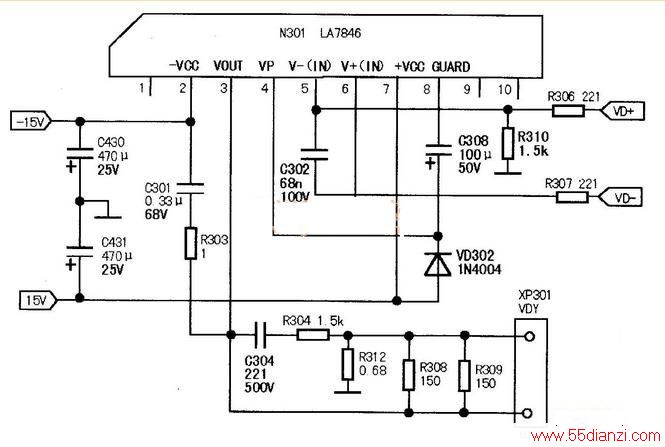

结合故障现象分析，故障部位应在场扫描电路，且多是因场块供电异常所致。本机所用场块为LA7846、如下图所示。首先观察LA7846各个引脚，无明显虚焊现象，接下来测量LA7846的⑦脚和②脚的供电电压，分别为＋15V与－5V，均正常。接下来测得LA7846的④脚电压为0V。该IC的④脚通过二极管VD302与15V供电相连，正常时该脚电压也应接近15V。在路测量VD302发现已开路，拆下VD302，发现所用二极管型号为1N4004，换用普通快速恢复二极管RU2后试机，故障排除。
