松下TH-42PA20C等离子彩电间歇性黑屏及行不同步

松下TH-42PA20C等离子彩电间歇性黑屏及行不同步

点击数:7435 次   录入时间:03-04 11:51:14   整理:http://www.55dianzi.com   图像问题

  该机冷机时,开机后图像和伴音正常。但正常工作约10分钟后,周期性出现瞬时黑屏,然后变成整幅图像左右闪动,接着行失步全屏图像成水平黑条后,又恢复正常图像,接着又进入下一周期的瞬时黑屏,并不断反复。仔细观察,发现每出现一次瞬时黑屏到行失步的周期大约是20s。其中黑屏闪现约在1s,行失步咸水平黑条约在4s,每个周期大约有15s的正常图像期,同时还发现出现故障时,菜单也不正常。

  出现故障,说明是某个零件性能变差,但还没有完全损坏。黑屏、行失步,说明是电路中的视频信号处理电路不正常,与D板(逻辑板)无关,与DG板有关(DG板:整机图像数字处理及控制系统所在的电路板)。DG板内与行同步有关的IC是IC1301、IC1302。由于图像大部分时间正常,而只是周期性的出现黑屏和行失步,说明图像的同步电路并没有损坏,而是受到了干扰。

  图像不正常,肯定是DG板内图像处理lC工作不正常造成的,既可能是图像处理IC内部不良,也可能是图像处理IC供电不良、IC外围电路有开路和短路。多年和大量的检修经验证明,电路的供电不正常,常可引起千奇百怪的故障现象。因为检测电源电压最为简便易行和快速,因此决定从检测DG板的供电查起。

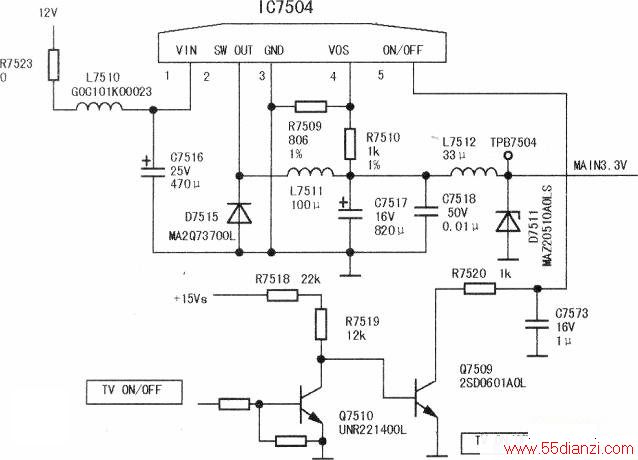

  DG板的供电由插座DG2引入,是由PA板的插座PA2提供的。PA2的11、13脚,应当是主3.3V供电输出,但实际检测发现只有2.4V电压,PA板内的IC7504是主3.3V电源产生IC,这是一个DC-DC变换电路,把输入的12V变换成3.3V,其实就是一个小型的开关电源,输入的12V电压加到IC7504的输入端①脚(开关管的D极是IC的①脚,②脚是开关管的S极),⑤脚是开关电源开启的控制输入端,④脚外接的分压电阻用于设定开关电源的电压输出值。②脚外接的L7511是储能电感,D7515是开关电源的续流二极管,C7517是开关电源滤波电容(见下图)。测量输入端①脚12V电压正常,而C7517上的输出电压只有2.4V。测量lC的②脚有正常的12Vp-p的方波,用数字万用表的二极管挡检测D7515,发现正向压降是1.1V,而对比测量SUB5VDC-DC中的续流二极管D7507和主2.5VDC-DC中的续流二极管D7512,发现电压都是0.18V,因为这三个续流二极管都是高频肖特基二极管.用数字表二极管挡测它们的正向压降,都应是0.18V。因此,判定D7515正向导通电阻严重变大。更换D7515后开机正常。
