此机通电不开机且指示灯不亮。首先查找电源板,用万用表测量电源输出电压全部正常,排除了电源板不良,把注意力放在主板上。

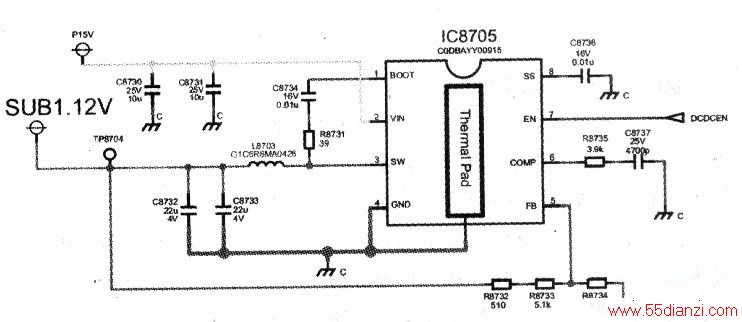

对于主板维修,首先要确认主板的各路工作电压是否正常。对主板中的SUB 5V、SUB 3.3V、DDR l.8V、SUB 1.12V等几个主要电压进行了测量,发现IC8705输出的1.12V电压只有0.6V左右(下图),输出电压明显偏低。
用万用表测量L8703电感输出端对地只有5Ω左右,明显短路。直接拆下L7803电感来判断是不是集成电路IC8 705坏,当拆下集成电路IC8705后,电路阻值恢复正常,看来就是IC8705的问题。找到新元件换上故障消失。
小结:在实际维修过程中,功率元件的损坏率大大高于其他元件,所以先查找功率元件,往往能达到事半功倍的效果,这个情况在CRT电视里也有验证,CRT电视里出现的故障部位70%出在行扫描、场扫描以及电源电路就是例证,必须指出在平板电视里这个经验依然适用。
