接修一台上海产凯歌4C5401“老爷机”，故障现象是开机满屏回扫线，伴音正常，几秒种后便自动关机，并且在关机的过程中有亮点出现。

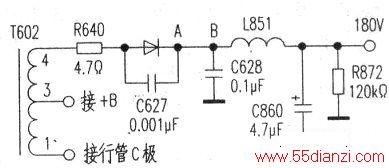

根据维修经验可知：当消隐脉冲丢失或视放电压有问题时都会出现满屏回扫线故障，不过考虑到本机在自动关机时出现亮点，估计视放电压出现故障的可能性较大。该机视放电路见附图所示，由行输出变压器T602④脚输出的视放电压经R640限流、V605整流，再经过C628、L851和C860滤波后，在R872两端形成约180V电压给三只视放管供电。接通电源开机，趁还没有出现自动关机前迅速测C860正极电压仅为5v．通常情况下．即使C860失容，其正极电压也不会低至如此境地。怀疑C860击穿或漏电，将其拆下后测原焊点位置仍为5V，看来问题不在此电容。用万用表查R640、V605、C628、L851及R872都正常，检查主板与视放板间连线（即图中A、B两点）也正常，难道行输出变压器T602有问题？就在准备拆T602时发现其④脚焊点有问题，于是将其处理干净并重新补焊，再次通电试机一切正常，至此故障完全排除。
