海尔D29FV6-A彩电开机十多分钟后图像下方出现多条干扰横线

海尔D29FV6-A彩电开机十多分钟后图像下方出现多条干扰横线

点击数:7149 次   录入时间:03-04 12:00:35   整理:http://www.55dianzi.com   图像问题

  从故障现象看,应是场扫描电路出了故障;结合开机十多分钟后才出现故障这一特点,估计场扫描电路中某个元件热稳定性差。根据经验,滤波电容易出现热稳定性差现象。

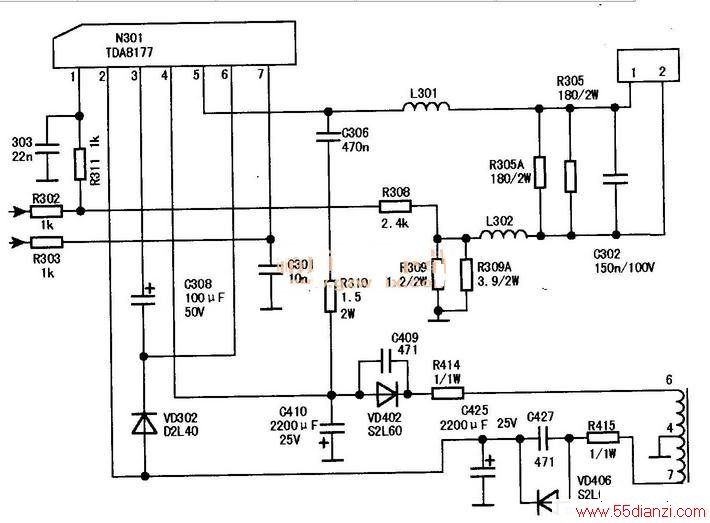

  检查发现本机的场输出块有更换过的痕迹,现用场块型号为TDA8172,但电路原理图中的型号为TDA8177,相关电路如下图所示。看来TDA8172和TDA8177应该可以互换。首先代换滤波电容C425、C410,但故障依旧。当代换了升压电容C308后,横线消失,以为故障已排除,但试机7个多小时后,故障再现。

4666

  查询资料得知,TDA8172和TDA8177均为高效大功率偏转放大电路,内部主要由功率放大器、回扫脉冲发生器及过热保护电路组成。TDA8172的最大输出电流为2A(峰值),TDA8177的最大输出电流为3A(峰值);TDA8172的最大工作电压为35V、TDA8177的最大工作电压为40V。从这些参数看,二者应可以互换。

  提示:TDA8172可与TDA8177、TDA9102、LA78040、LA78041、STV9379、STV8472A互换。

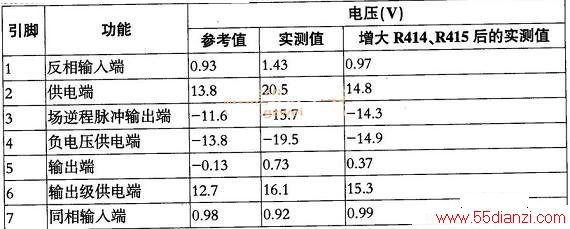

  通电后实测TDA8172各脚电压见下表,与参考值比较,发现②、④脚的供电电压明显偏高。是不是供电电压过高导致了场块在热机状态工作性能变差呢?行变⑦-④与⑥-④绕组输出的电压分别经VD402、C410与VD406、C425整流滤波后,输出±14V电压供给场输出块。仔细检查场供电电路,未发现元件异常。决定增大R414和R415的阻值以降低场块的供电电压,当把电阻R414、R415均由原来的1Ω/1w更换成2.7Ω/2W后,场块的各脚电压都降低至参考值附近。连续试机多天,故障再未出现。
