长虹TA两片机,图像左右漂移

长虹TA两片机,图像左右漂移

点击数:7605 次   录入时间:03-04 12:00:14   整理:http://www.55dianzi.com   图像问题

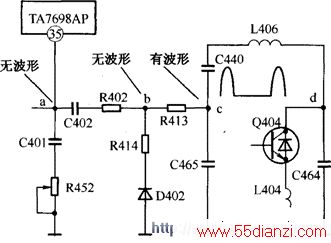

  检测TA7698AP的(35)脚AFC输出端子,示波器显示没有正常的锯齿波比较电压。该脚的锯齿波比较电压是行逆程脉冲经积分电路R402、C401等元件后形成的,如图所示。用示波器探头按C402、R402、R413、C440……的顺序逐一跟踪检测,查到分压电阻R413右端(图中c点)时,出现逆程脉冲,经查发现分压电阻R413(6.2kΩ)内部开路。更换后,故障排除。
