此类故障多与场输出部分有关,查场输出部分正常。

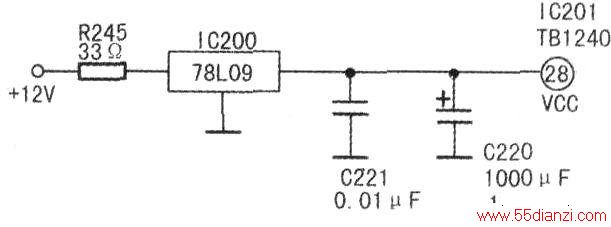

怀疑场供电有问题,如图所示,开机时监测IC201(TB1240)(28)脚(VCC端)电压,开机后该脚电压由4.8V慢慢下降至4.5V时,故障出现,图像开始卷边。换新IC200(78L09)后故障排除。 点评:由于78L09的最大输出电流为O.5A.为防止再次损坏该稳压IC,建议换用最大输出电流为1A的7809
