该机CPU(NO01)为M37220M3-167SP．V/C/D解码处理块N301为M52340SP，属典型的三菱机芯。拔掉电视信号线，加电不跳闸，只要一接有线电视信号插头，用户家的漏电保护器就立刻跳闸。联想到先前修过的Mll机芯彩电插入电视信号烧毁限流电阻的情况，初步判断该机主板很可能冷热地相通。

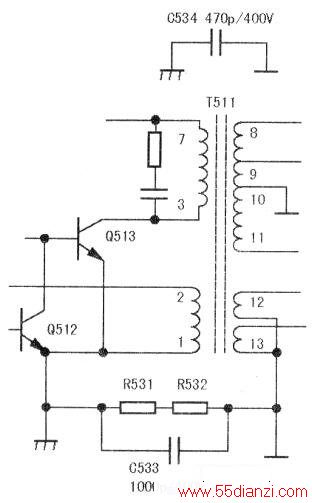

该机相关电路如右图所示。断电，测开关变压器T511①、②脚与次级⑧～(13)脚间已呈导通状态。难道T511层间短路？仔细查看其原理图，发现底板冷热地之间除T511磁耦合外，另有光耦VD515、隔离电容C534(470pF/400V)、C533(l000pF/400V)相联系。断开C534，测冷热地导通依然。断开C533．冷热地导通状态消失。拆下C533，测其果然已击穿导通。R531与R532串联后，又与C533并联组成冷热底板连接电路。C533将冷底板感应的高频干扰信号耦合到热底板，即交流电网，而交流电网对高频干扰信号相当于接地，即屏蔽作用。
R531、R532为放电通路，用以保证冷热底板间的静电等电位。
因C533内部导通，使冷地与交流电网相通。而有线电视信号屏蔽层是接地的，当接入有线电视信号时，相当于交流电网入地，故跳闸保护。将C533换新，加电接上有线电视信号，跳闸故障排除。随后出现新的问题：图像色彩都正常，但伴音不清晰。接上VCD机，声音清亮，排除了功放及喇叭问题，并且此两件均已被换新。检查中周T301(3741)也被换过，试调T301，伴音图像均有反应，但故障现象依旧。将其恢复，重新搜台，发现搜台存台正常。想到先前曾遇到过同类机芯彩电因6.5MHz陶瓷滤波器不良而导致伴音不清故障，难道该机伴音制式有问题？决定进入IIC总线。该机进入IIC总线方法如下：先按一下遥控器“菜单”键，屏显“全自动搜台”字样，此时，顺序按下“6、4、8、3”即可。按：“频道+/-”键，将“4.5M、5.5M、6.0M”均设置为“0”。按“菜单”退出后，故障不变。又进入IIC，调整VCO数据，同样无效。
检查N301有关引脚，电压均正常，最后想到，声表面波滤波器2101(F1036C)不良，会不会引发伴音不清故障呢？将其拆下，取一只0.0lμF瓷片电容对接2101输入、输出脚，开机，接上有线电视信号，立时出现清澈洪亮的声音，看来故障确是Zl01性能不良引起。一般而言，Z101损坏会同时影响图像和伴音，但此例中图像却一直正常，不知何故？
回答这个问题，得从声表面滤波器的结构和幅频特性谈起。
声表面滤波器利用压电效应原理工作，内部由石英谐振片与叉形金属电极组成。当输入端接入电信号时，电信号转变为石英晶体的机械振动，这个机械振动沿石英基片表面传播，到另一侧叉形电极又将机械振动变为电讯号。其主要作用有二：一是滤除不必要的杂波信号，提高选择性和减小干扰；二是满足中放通道必需的幅频特性曲线，以省去复杂的LC选频回路，并避免调整。声表面滤波器的频率基本在中放通道幅频特性曲线所涵盖的频率范围内。在高频头IF端子输出的中频信号中，图像中频信号频率为38MHz、色副载波频率为33.57MHz、第一伴音中频频率为31.5MHz。图像中频频率比第一伴音中频频率要高6.5MHz，也就是说，声表面滤波器的信号带宽至少要大于8MHz。第一伴音中频已接近声表面滤波器信号频率下限的边缘。因此，如果某种原因使声表面滤波器内部电极发生较大形变，声表面滤波器的通频带带宽变窄或带宽整体右移，导致第一伴音中频信号频率落在声表面滤波器振动频率的下限边缘或以外，从而形成图像正常而伴音异常故障。实际上，声表面滤波器的故障有多种，原作者提到的无图无声是声表面滤波器电极与外壳（地）短路时的常见故障。除此之外，声表面滤波器还有重影、干扰、伴音好但图像差、接收灵敏度下降等故障表现。顺便提及，不同型号声表面滤波器的幅频特性、选择性、传输损耗等指标会有所不同，故不是随意通用的。由于声表面滤波器的通频带不是很宽，图像和伴音很难同时兼顾。因此，部分高档彩电已采用一种新型声表面滤波器，它能将图像中频和第一伴音中频信号分离出来，分别送入各自的中频电路进行放大处理，从而使图像和声音得到完美再现。
