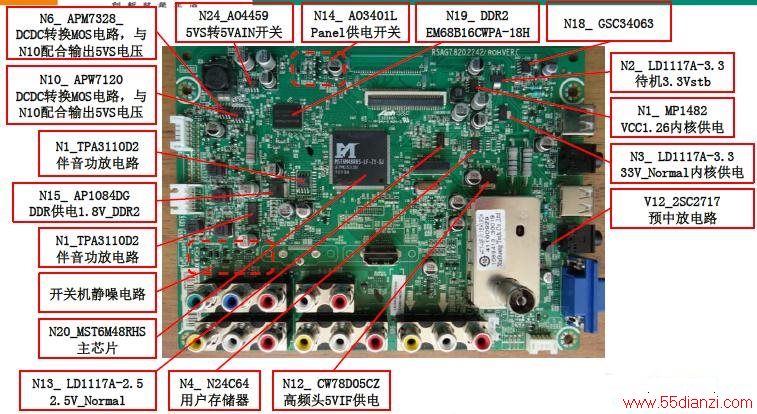

无图故障基本分为背光亮无图和背光不亮无图，本案例中属背光亮无图范畴，背光亮基本确认程序运行正常了，下面判断逻辑板是否工作。这里的检修要点：1、TCON供电12V是否正常。2、主芯片输出的LVDS信号是否正常。TCON供电12V可以测量TCON开关是否有12V供电输出，本机使用图中所示的MOS管作为开关；
画异故障；本故障现象为图淡且分为4等份，由于故障特殊，首先从检查供电入手，发现N14（AO3401）输出电压11.4V，与正常12V相比稍低，代换N14后开机正常。此MOS管在中小尺寸机器使用逐日增加，原因是屏的逻辑板功耗减低。但是在我们维修中此类故障较多请大家注意！
