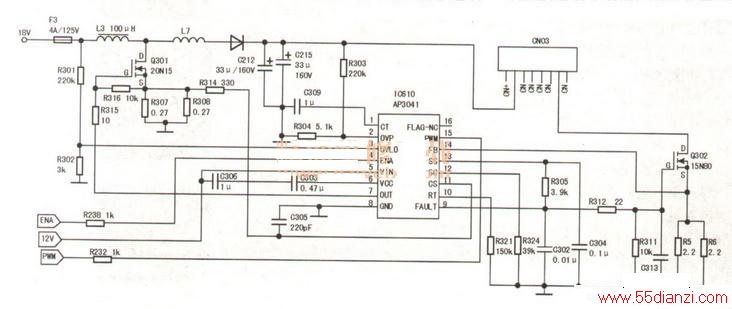

此机通电观察，发现呈黑屏状态，但能看到非常暗淡的图像，判断背光未亮。该机背光驱动电路采用升压型LED恒流驱动器AP3041(IC610 )，如下图所示。该IC是一款电流模式高电压低MOSFET管控制器，采用单端初级拓扑DC/DC转换结构，其工作电压为5V～27V，工作频率为100kHz～1MHz，设外接电阻设置UVLO电压，并且有过压保护（OVP）功能，OVP电压可通过外部电阻设置。
在路测量IC610各脚对地电阻，发现多个引脚的阻值均不正常，查其外围元件均没发现问题，于是怀疑IC610有问题，换新后故障排除。
