一台长虹CHD29155型高清彩电，故障现象为严重枕形失真，行幅只剩约1/3的图像，并且图像模糊。

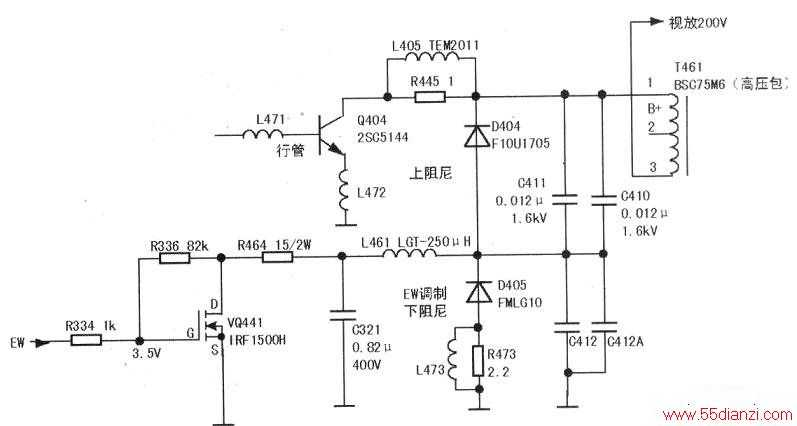

根据故障现象分析怀疑管座有问题。拆开机壳，发现C321( 0.82μF/400V)的枕校供电滤波电容爆裂，限流电阻R464( 15Ω／2W)烧坏开路。于是用两只0.47μF/400V的电容并联好代换C321，用一只15Ω/3W电阻代换R464，相关电路见下图。通电试机，行幅有所展开，但很快电阻R464发热冒烟，只得关机。先检查枕校管VQ441(IRF 1500H)，未发现问题；再查行输出上、下阻尼管等元件，并用代换方式代换了好些元件，但均无效。
于是，先将R464换成15Ω/10W水泥电阻，电感L461由原250μH改用电感量较大的600μH代换上。电阻发热有所减轻，决定先换管座再查。
换为新管座后图像依然模糊，调整聚焦也无效，分析应是高压包性能下降引起故障。于是新购了一只BSC75M6型高压包换上，并将电感L461换回原250μH，试机图像恢复正常，再细心调好双聚焦电位器，图像变得非常清晰。再将R464换成15Ω/3W电阻，也不发热了，到此故障排除。
EW校正电路元件损坏的确与行变失效、行线性补偿元件失效有关，行变替换错误也会引起这样的故障。
