采用PWL37C型电源板TCL王牌彩电开机三无

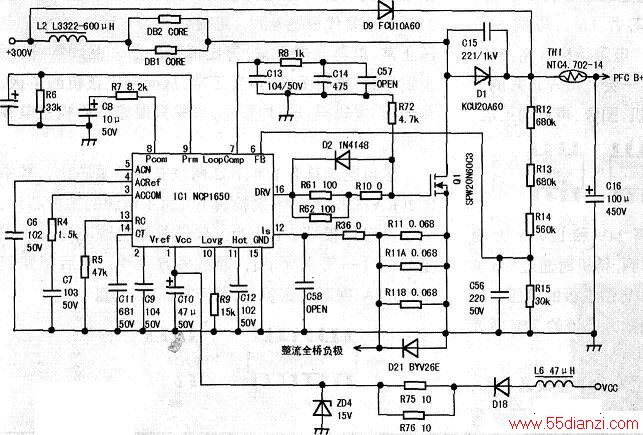

　　根据现象初步判断电源电路有短路故障。首先检查电源保险管熔丝Fl，发现已烧断。一般此类故障大多是有源PFC电路或12V开关电源出现故障引起的。因此，先对有源PFC电路进行检查，发现开关管Q1已击穿损坏，接着检查升压电感L2内部已短路，致使Ql被击穿，同时烧坏交流输入回路保险管F1。更换L2、Q1、F1后，一切恢复正常，故障排除。相关电路见下图。
