由于指示灯能瞬时点亮，表明开关电源工作基本正常。接下来测主电源+12V、+24V电压输出的确正常。

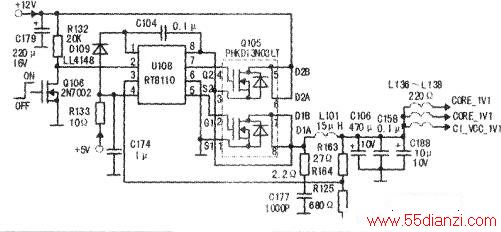

再测MCU的屏供电开启、背光开启、亮度控制端在打开电源开关后也有信号输出，但随即迅速关闭。测MCU、FLASH、DDRAM供电端电压，发现只有DDRAM供电端CCRE_1.1V电压为零。该电压由DC/DC变换块U108(RT8110)及外接扩流管Q105等外围元件组成。
当MCU发出开机信号时，其中的一路高电平信号被送至控制管Q106的G级。于是Q106导通-U108②脚（使能端）为低电平→U108的⑤、⑦脚有激励信号输出_Q105工作于开关状态一电压变换器输出端有+1.1V电压一两块DDRAM供电端得电。当DDRAM供电电压为零时，它将无法工作，就在MCU开机程序即将运行完毕，而向DDRAM调取数据而准备运行主程序时受阻，因此，就出现了上述故障现象。从故障现象看，保护电路动作的可能性较大，首先断开+1.1V输出端试机，+1.1V电压仍为零，看来故障在电压变换器本身。测U108②脚为正常的低电平，查+1.1V输出端对地电阻很小。最后查出是贴片电容C158(0.1μF)短路，更换后试机，彩电恢复正常。
