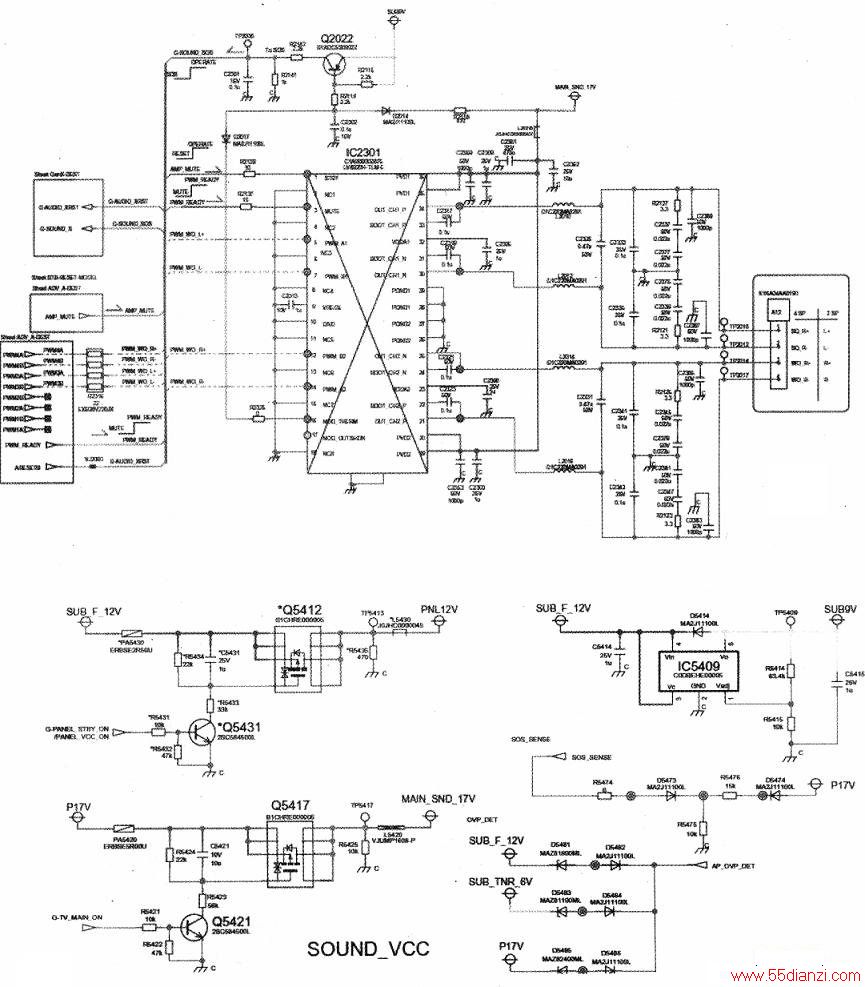

查该机的维修手册,红灯闪耀9次是伴音部分的问题,拆开电视机,在保护的情况下测量三极管Q2022的集电极电压为9V(见上图)。该电压是伴音电路的保护信号,伴音电路出现问题时,该高电平信号输出给主板,主板就会保护性停机,然后出现不开机灯闪9次的现象。
拆下保护管Q2022送电,机器不再保护,测量伴音集成电路的供电电压为零(正常应该为17V),顺藤摸瓜找到电源的17V输出电路,结果发现Q5417开路。查找了Q5417周围未发现故障,换上Q5417故障排除(下图)。
