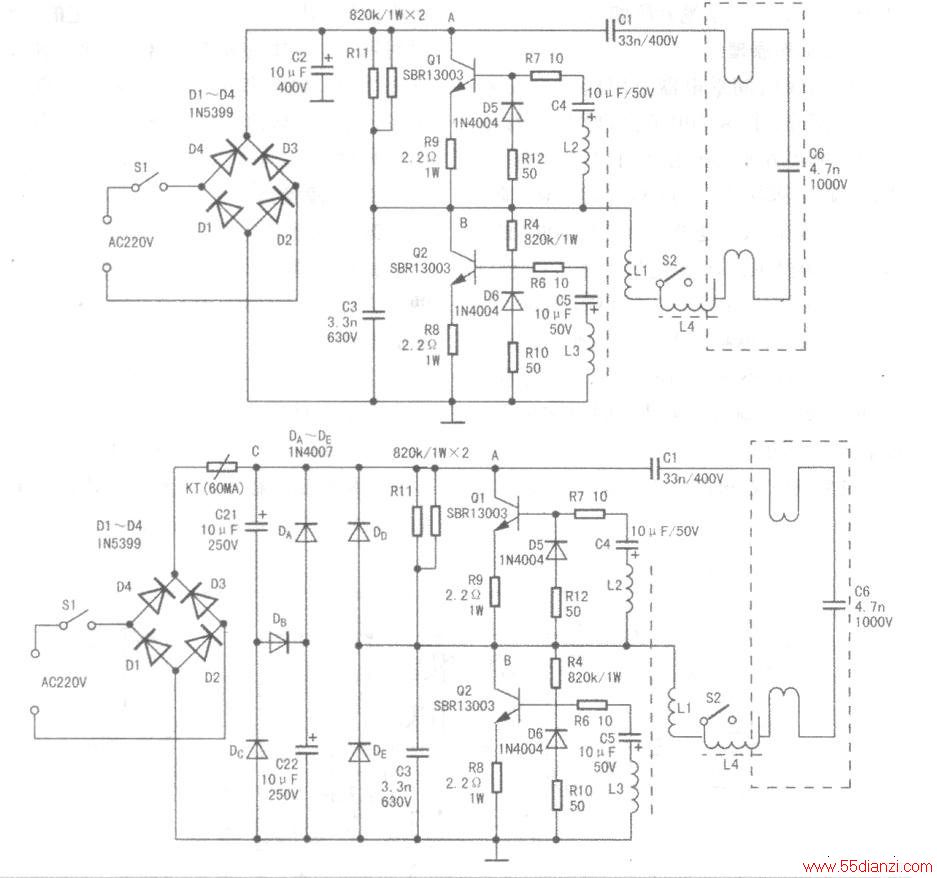

根据以往经验，Q1、Q2易被击穿，R6、R7、R8、R9也会随之被烧开路，如上图所示。经检查，除R6未被烧坏、R8的阻值变为4Ω外，Q1、Q2、R7、R9皆被烧坏。更换Q1、Q2、R7、R8、R9后通电试验，灯管不亮。由于电路的对称性，A点电压应在300V左右，B点电压应在l50V左右，测试结果是正常的，说明Q1、Q2的直流工作点是正确的，只是没有起振。检查C4、C5两端的在路电阻时，发现情况有所不同。用万用表Rxlk挡放在C5两端测一次，交换表笔再测一次，两次阻值差不多，约为7ka；用同样的方法测试C4两端，进行充放电后电阻回到无穷大。根据电路原理，C4两端电阻应与C5相近，可见C4两端电路必有开路。
经查，刚换上的R7一焊点铜箔断裂。焊好后通电试验，灯管点亮。
该电路具有一定的对称性，不仅一些点的电压具有对称性，而且对应点的电阻也有对称性，即使在没有图纸的情况下，利用这一特点也可以很快地缩小故障范围，找到故障点。
上述电路存在一些缺点，可作些改进，其改进后的整机电路如下图所示，具体改动如下：
1.将滤波电容C2(10μF/400V)换为由C21、C22及DA~DC所组成的降压滤波电路，这样可使A点的电压由原来的300y降为225V，B点电压原来的l50V降为112.5V，Q1、Q2所承受的工作电压降低，增加了电路的安全性，而输出到灯管上的电压在80V(交流)左右，几乎不变。
2.在Q1、Q2两管c-e极上分别并联保护二极管Dd、De，使得在频繁开/关电源或插座接触不好时，Q1、Q2不被L4所产生的自感电压所击穿。
3.在电路C点串联过流保护温控电阻KT，能够有效地保护后面电路，防止故障扩大。
