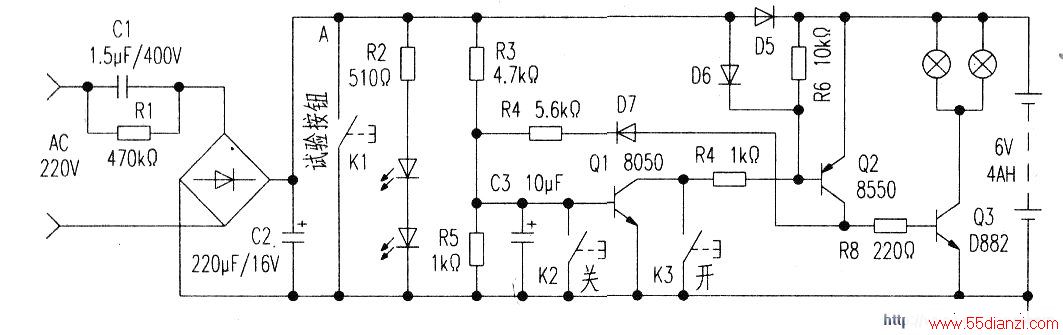

此灯在使用数月后出现无充电指示，不能开灯。其电路如图所示。
市电经电容Cl降压限流(约lOOmA)、滤波、整流给电池恒流充电。此时A点电位约为7V，经R3、R5分压为Q1基极提供偏置，使Ql导通。但Q2基极被D6钳位与发射极等电位而截止，从而03基极无偏置电流而截止，照明灯不亮。市电断电或按下试验按钮K1时．A点电位下降，D5、D6截止，Ql在C3作用下仍保持导通，从而使Q2导通后通过D7、R4保持Q1导通，并通过R8使03导通，照明灯亮。此时如按下K2，Ql无偏置截止，Q2、Q3截止灯灭，完成关灯功能。如再按下K3时，02导通，通过D7、R4和R8使Ql、Q3导通。而Q1导通又保持了Q2导通，灯亮，完成开灯功能。
经检查，损坏电路均为R2、R7烧毁、C2爆裂，或铅酸电池电池液干涸损坏，已不能再充电。分析故障原因为电池长时间充电使电池液干涸，导致A点电压升高而损毁以上元件。因应急灯不移动，将其免维护电池换为普通电池，更换损坏元件后，应急灯能正常使用。为使其能长效使用，将恒流充电改为浮充，用7V/1W稳压管与33Ω电阻串联后并接在A点与地之间即可。
