欧普OP-Y224X2D电子镇流器通电无反应

　　接修两块型号为OP-Y224X2D的欧普电子镇流器电路板，其故障现象相同，都是通电无任何反应。按一般的处理方法进行检查，未发现故障元件；对易损元件在路和脱脚测试，均属正常，因三极管没有坏（却忽视了电感L1、L2的规格），导致更换多个元件无效的尴尬局面，后拆除保护电路仍不工作，浪费了大量的时间。
　　

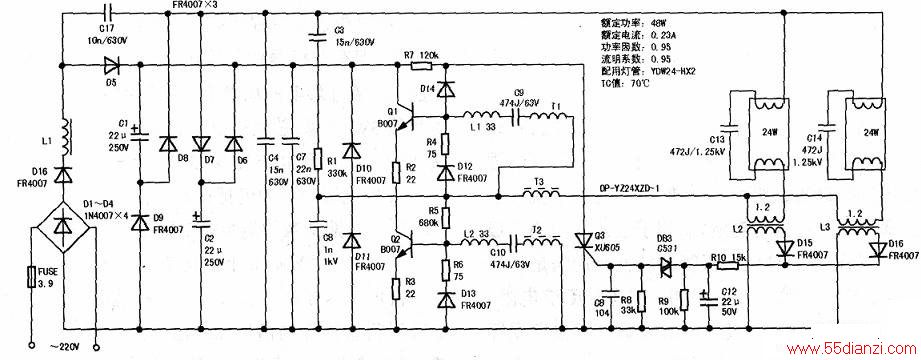

　　绘制出它的电路原理图（见下图），发现标称为L1、L2的元件为三极管基极提供电压，同时又具有限流作用，实测其直流电阻不足1Ω，用ET521B示波表测其电感值，电感量为26.7μH～27.2μH，正常电感量为29.7μH—30.0μH。由于手头无电感，于是用两只阻抗为33Q、1/2W的电阻代换后通电，两只18W灯管被点亮，后更换灯管，功率上升到单只27W、40W，灯均能点亮。
　　
　　原来此两只电感变质后改变了三极管Q1、Q2基极的电位差，使管子不能正常地导通，正电位与负电位不能形成回路，所以灯就不会变亮。至于L1、L2为什么会变质，目前原因还清楚。
