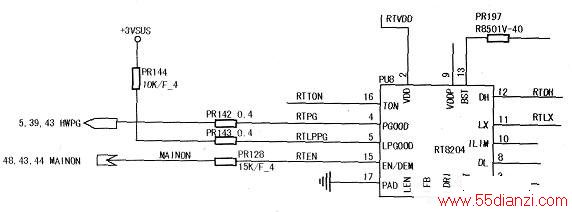

接上电流表检查，触发电流为o.3A左右后瞬间掉电，拆机检查发现此板是广达的，该板瞬间掉电一般是HWPG信号被拉低导致的，HWPG正常应为3.3V，是由PR114的10kΩ电阻上拉得到。开机瞬间测得PR114的一端有3.3V电压，正常，另一端为0V，于是逐一断开每个PG信号，当断开PU8的两个PG信号时，如下图所示，机器正常触发，因此故障点锁定在PU8。

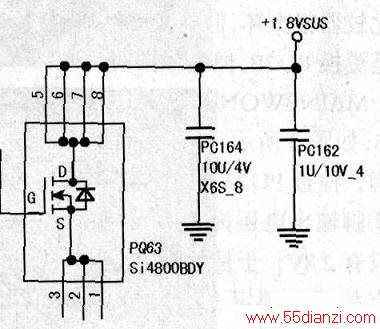

PU8控制产生+1.05V_VCCP和+1.5V_VCCP，触发后测1.05V正常，而+1.5V只有0.4V左右，而该电压是PU8控制PQ63由+1.8VSUS转换得来，如下图所示。既然有电压那么芯片的工作条件应该已经满足了，问题应该出在芯片本身或者外围元件，先从简单开始，拆掉MOS管，首先短接DS放电，测量发现MOS的值为549Ω，反向为无穷大，有点问题，将其直接换新后，+1.5V输出电压恢复了，再补上断开的PG信号，上电试机，运行正常。
