该显卡型号为NVID1ACeForce8400GS．观察其外观无掉件、无烧痕。通电测CPU、显存供电端电压均为OV!该显卡供电部分由电源管理芯片APW7067N（11）、（14）脚输出信号，驱动Q502、Q504，为CPU提供1.4V工作电压；⑤脚为线性电压输出控制端，控制Q507的导通状态，为显存提供2V工作电压。该芯片工作的前提条件是：②、⑧两脚必须有正常的电压。其中，⑧脚是芯片供电端，由外部提供12V电压：②脚是开启端，当为高电平时芯片方能工作。测⑧脚供电端电压12V正常，②脚为1V。因不能确定②脚电压是否正常，所以继续往下进行检查。测⑤、11、14脚无电压。为进一步确定这三引脚无电压是芯片自身无输出造成的，还是因外围Q502、Q504、Q507驱动管损坏造成的，在路用万用表测最三只场效应管Q502、Q504、Q507阻值无异常，说明故障根源在芯片⑤、⑩、⑩三脚无输出。查②脚外围电路，发现只有一电阻SR4(110kΩ)，测其阻值正常，判断APW7067N损坏。因手头恰好有-RT9259A芯片，经查可直接代换APW7067N。代换后试机显示正常。此时再测②脚电压已升为2.57V。
总结：在检修过程中，因当时不能确定②脚的高电平正常值应为多少，所以先把这个疑点暂时搁置，继续检测⑤、11、14脚。当确定是芯片自身无输出时，再回过头来集中精力排查②脚外围电路。这样先易后难，可以提高检修效率。现在看来，②脚的电压过低实际上是因芯片内部损坏造成的。

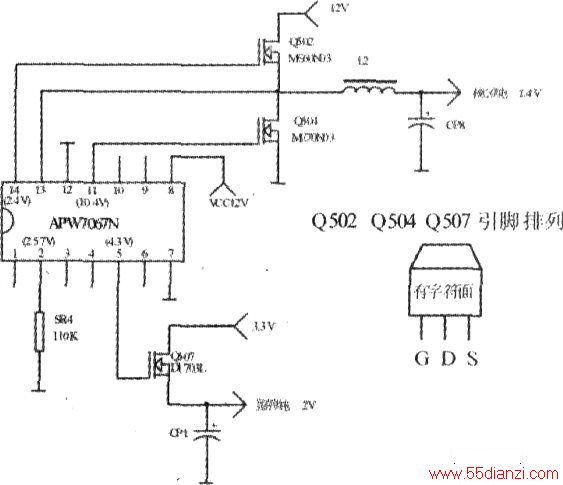

注：附图1为实绘部分电路，图中所标电压均为修复后用4位半数字万用表实测值：
附图2为图1中所涉及的场效应管引脚排列顺序。
