微星P4MAM2-V主板跑“FF”代码

微星P4MAM2-V主板跑“FF”代码

点击数:7971 次   录入时间:03-04 11:56:46   整理:http://www.55dianzi.com   IT数码

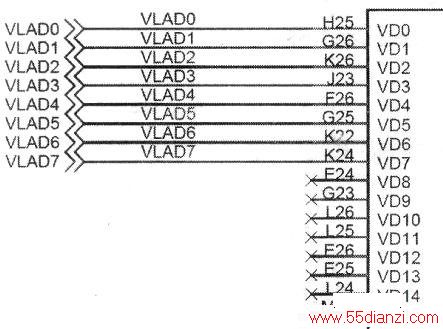

  这片主板的故障为DEBUG卡代码为“FF”,首先测CPU工作的四大要素:Vcore供电、CPU_RST#信号、CPU—PCJ信号、CPU时钟信号,结果都是正常的。用BIOS仿真卡启动主板,还是跑FF代码,可以排除是BIOS资料错引起的FF。这块主板的478脚CPU座是透针式的,不是BGA的,可以排除CPU座空焊的可能,用478脚CPU测试灯座测量,未发现北桥端有短路或开路的现象,测量PCI到南桥的AD线,也未发现有异常,当测量到北桥与南桥之间的V-LINK总线时,发现其中有一条线对地的阻值为0,而其他的线对地的阻值均为634,很明显这条线短路了,相关电路如下图所示,这也就是这块主板的问题所在。但由于V-LINK总线是连接南桥与北桥的线路,南桥和北桥任意一个出现故障,都会引起短路,所以采用割线法来判断故障所在,将故障线路用小刀割开,测量南桥一端线路阻值正常,而北桥一端还是为0Ω,,判断为北桥内部损坏。用BGA拆焊机换上一个新的P4M266A北桥后故障排除。

  【小结】在主板维修时,经常遇到这种确定了某条线路不正常,但由于线路两端都有元件,不易判断真正的故障所在情况,这时用割线方法,将故障线路人为断开后,分别测量两端的对地阻值,就可以找到不正常的那一端。
