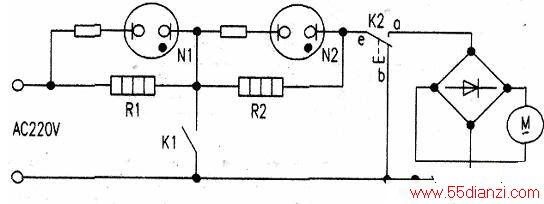

马牌SHEA-4300型电热水瓶,实绘电路图见附图。图中Rl为加热发热器;R2与R1串联共同构成保温加热体,N1、N2为相应的加热、保温指示灯,K1为加热温控开关;K2为保温兼出水控制开关,b为常闭触点,M为出水马达。 检修中发现,R2已开路损坏,由于R1、R2制成一体而不可拆,遂取12V/10W变压器一只,初级并接于K1两端,次级并接在e点与d点处,同时将c-d之间断开(图中打“×”处),使出水电机得电工作。试机,除无保温功能外,可应急使用。
