由于充电式电须刀与普及式电须刀的最主要区别在于电源供电部分是否采用充电电路，所以本文侧重讲述电须刀的电源充电电路及其维修要领。当然，对于充电式电须刀较多采用的、有别于普及式电须刀的往复式剃须刀运动机构也作一点介绍，以便大家维修机械部分时能心中有数。
充电式电须刀的电路结构
充电式电须刀一般采用镍镉电池或镍氢电池供电，根据充电电池的种类和容量等不同，配备了相适应的充电电路。通常除少数老式品种外，充电电路都装在电须刀内部，因此大都采用小型或微型元器件组成，而且基本上都不附电路图，也很难查到，故相对体积较大的同类电子装置（如各种充电器）来讲，它的故障率就较高，维修难度也要增大一些。
按电须刀充电电路结构的不同，大体可分为以下3类。
1．晶体管电源变换器型这是一种由晶体管（或晶闸管）为核心组成的电源变换器，是目前电须刀充电器应用最多的一类电路，也是本文要重点介绍的内容。上图所示的就是其中比较典型的、超人RSCW-135型电须刀所采用的充电器电路（该图为笔者实测绘制的，个别数据有欠缺，仅供参考）。由上图可见，晶体管VT1、振荡变压器Tl和二极管VD3等组成了多谐振荡器型电源变换器。AC220V市电经电源插头XP1、XP2和插头接触簧片CH1、CH2，加到由VD1、Rl和Cl组成的降压整流电路，在Cl两端获得90～100V的直流电压，供给VT1等组成的多谐振荡器，使之产生振荡。振荡电压由T1变压后，在次级绕组（4、5端绕组）输出低压交变电压，由VD3整流，变为脉动直流电压加到镍镉电池E(l.2V，0.8Ah)，对E进行充电。同时，Tl次级输出电压还经R3限流后加到发光二极管VD2两端，使其发出红光，表示电须刀正处充电状态。如果充电完毕，将电须刀插头拔出电源插座，VD2因失电而熄灭，此时可合上电源开关SA，充电电池E便加到电机M两端，电机转动，电须刀即开始工作。

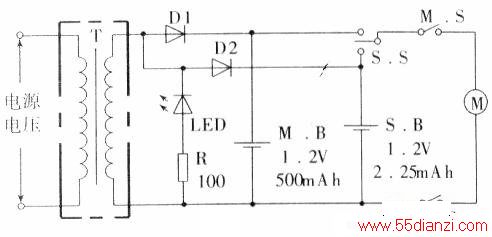

2．电源变压器降压型 上图所示的松下ES-331型电须刀电路是一种较有代表性的电源变压器降压型充电电路。这种电路的主要特点是简单可靠，由电源变压器（上图中的T)直接将市电降为低压，再由二极管（上图中的Dl或D2）整流后，送出直流脉动电压对充电电池（上图中的S．B或M．B）进行充电。上图中的发光管LED则用来指示充电状态，与图1中的VD2作用相同。此种电路因要使用220V（日本用100V）市电变压器，体积难以做得很小，不便装入电须刀内，大都采用外接方式．故而现在的产品已很少应用这种充电电路，仅在少数老产品中可见到。
3．集成电路IC电源变换器型 IC型电源变换器的基本结构和T作原理与上面讲的晶体管电源变换器相似，只是用IC来完成了晶体管的部分工作和一些单个晶体管难以胜任的任务（如保护和恒流充电等功能），但这种变换器中通常仍有1个或数个外围晶体管。IC电源变换器的电路较复杂，制造成本较高，一般仅用在价格为100多元以上的中高档或多功能电须刀中，普通家庭中拥有量不多，这里不再深入介绍，最后示出较典型的飞利浦HS350型充电式电须刀电路（见下图）供了解参考。
充电式电须刀的整体结构

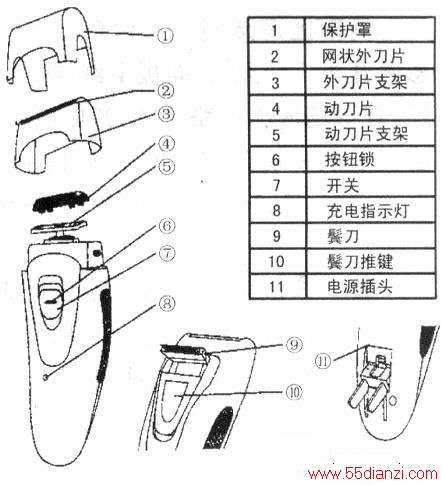

充电式电须刀的剃须刀运动有采用旋转方式的，也有采用往复方式的，前者在上篇文中已讲过，不再复述。往复运动方式电须刀的电机轴是带动偏心轮转动的，然后再由偏心轮驱动刀架，使刀架上的动刀片产生往复动作，与静刀片（网罩）共同作用，完成对胡须的切割清除。有些充电式往复电须刀还有用于剃长胡须和修整鬓角的轧刀（也称鬓刀）。题图所示即为剃须和修鬓角两用的超人RSCW-135，136，318，322四种往复式充电电须刀的外形图。其整体结构图详细而清晰地示于下图中。有了上篇文章的基础，相信大家很容易理解它的结构，这里就不再多说，具体维修内容待下期详述。
