故障现象说明电磁炉内部有短路现象,根据维修经验,故障部位应在高压电源电路或低压电源电路。
拆下主电路板(型号为07H208C-M.PCB),检测保险管FUSE(12.5A/250V)完好无损,于是接通市电,测量滤波电容C22对地电压为+310V,正常。接着检测谐振电容C23及门控管IGBT1都正常,这说明高压电源电路及谐振电路基本正常。

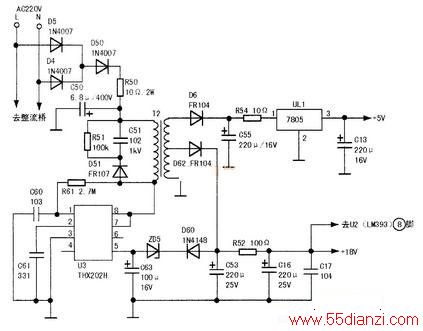

转向检查低压电源电路。本机以THX202H(U3)和脉冲变压器T2为核心组成离线式开关电源电路,如下图所示。测得滤波电容C13、C16对地电压均为0V,显然不正常,正常电压分别为+5V和+18V。
首先检测开关电源输入电路二极管D4、D5、D50,保险/限流电阻R50以及滤波电容C50,发现R50(10Ω/2W)外皮变黑,焊下R50测量已开路。
R50开路的原因有两点:一是电容C50击穿短路(经过上述测量C50正常,已排除损坏),二是开关电源芯片U3内部电路击穿短路。遂焊下U3测量,发现U3的①一③脚均已击穿短路,由于U3内部电路击穿短路,导致R50击穿,U3不能起振,引起本故障。
更换R50(10Ω/2W)、U3(TX202H)后,+5V及+18V电压恢复正常,装好电磁炉试机,故障排除。开关电源芯片U3的正常电压见下表。
