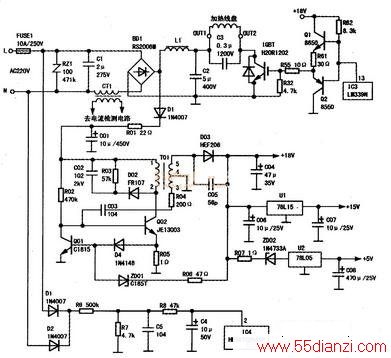

此故障说明电磁炉内存在严重的短路故障，实绘该机相关电路如下图所示。
拆开机壳，取出主板（型号为CY-8B-140A）查看，发现保险管FUSEL炸碎，这说明高压电源电路、高频谐振电路有短路现象。整流桥BD1及门控管IGBT均已击穿。逐一检测抗干扰电容C1、滤波电容C2、谐振电容C3，发现C3外壳顶部有一道裂痕。焊下C3测量，容量只有0.05μF，正常容量应为0.3μF。由此确认C3容量下降，造成高频谐振电路过压，进而击穿IGBT管及其他元件。
先换上FGA25N120ANTD型IGBT管，并更换BD1、C3，然后在保险管两端串入60W/220V灯泡通电，灯泡微亮后熄灭，说明电磁炉短路故障排除。拆走灯泡，换上保险管（10A/250V）、放上锅后通电，故障排除。
