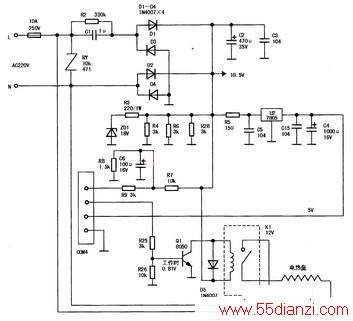

首先测试电源部分电路（见下图），滤波电容C2两端电压为8V，U2（7805）输出端电压为3.2V，此处电压明显不对。导致此电压异常的原因可能有：（1）5V负载有故障；（2）7805电源块本身不良；（3）电源输入电压过低。用万用表电阻挡测试U2输入、输出端电阻均无异常，代换U2无效，难道是电源整流部分的输出电压太低？决定仔细检查电源的降压电容C1和四支整流管以及滤波电容等元件。
当拆下降压电容C1用数字表电容挡测试时，发现C1已由正常的1μF降为0.3μF，而用指针表测其充放电与正常1μF电容并无明显异常。用一支优质的1μF电容代换后试机，滤波电容C2两端电压达到18.5V，U2输出端电压为5.1V，各操作键及功能均正常，由此判定U2输出电压过低是其输入电压过低所致。
此修剪器无论通电与否，电机皆不转。
检修：通电按下按键开关S1，LED发绿光，再按一下S1（弹起）时，LED发红光，这说明开关电源正常，怀疑电池或电机有问题。拆开一看，发现充电电池BAT2（1.2V600mAh）负极连接片断裂，测其端电压为1.2V，再测另一节充电电池BAT1也为1.2V，估计电池未坏。
此状态下通电，在市电约为220V时，测得S1弹起与按下时，整流管D3（SK34）负极对地端电压分别为约1.9V、6V，这进一步说明电源没问题。将电池负极连接片焊牢复原后试机，一切正常，故障排除。
实测在充电状态，S1弹起或按下时，输出电压约2.9V、3.2V。
