该机在使用中突然发出“澎”一声，所有指示灯熄灭，面板无显示，电磁炉不加热。

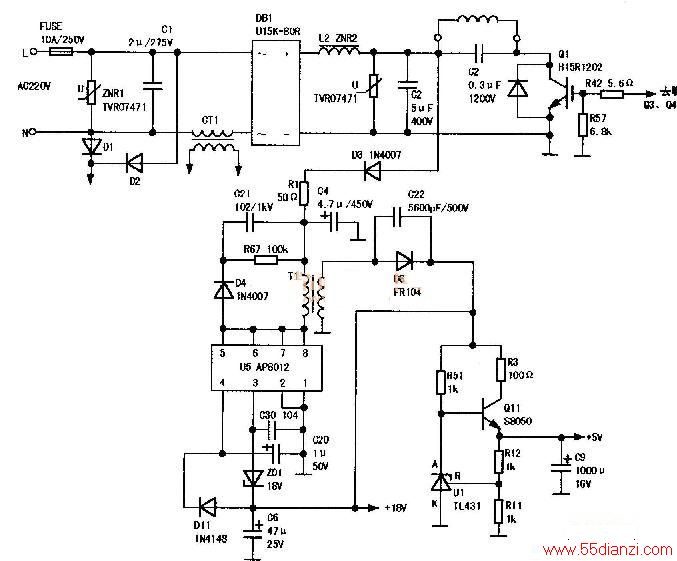

出现所述现象，说明电磁炉有严重短路故障，且多发生在高压电源电路和谐振电路中。拆下主板电路板（型号为HT-1A153），实绘相关电路如下图所示。
目测保险管FUSE （10A，250V爆裂，检查后续电路各元件，发现门控管Q1（H15R1202）击穿短路，而整流桥DB 1，电容C1～C3，压敏电阻ZNR1和ZNR2均正常。更换门控管Q1后，仔细检查驱动电路Q3、Q4及外围元件也正常。在烧断的保险管接入一只100W/220V灯泡，通电试机，灯泡发出非常微弱的光且闪烁，这说明电磁炉电路正常。拆走灯泡，装上10A保险管，放上锅通电试机，正常加热，故障排除。
