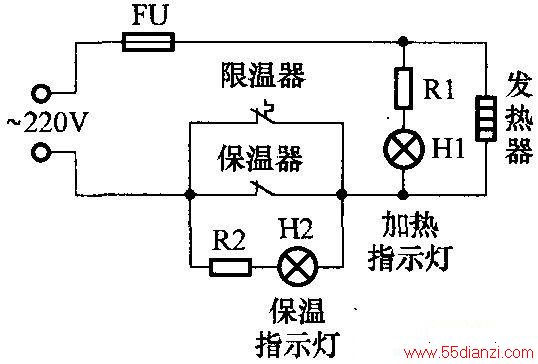

从下图电气原理图分析，220V交流电经保险丝和煮饭开关后加载在发热元件两端，发热盘得电发热开始煮饭过程。同时电压经电阻R1降压后加载在煮饭灯H1两端，使煮饭指示灯点亮，指示煮饭工作状态。本例中指示灯不亮，发热元件也不发热，故障点应该在电源插头、电源线、保险丝等部件出现损坏所致。
维修过程：先用万用表交流电压750V档，测量电源线插上后两端有无交流220V电压。如无电压，说明电源线断线，更换。如有，则拆开电饭锅底盖，观察连接插座有无损坏。如有则更换插座。如无则用万用表“通断”档测量保险丝是否烧断（正常时应导通，烧断时无穷大），同时观察所有接线是否有断裂，从而找到故障点。经仔细查，发现系保险丝烧断，更换保险丝，整机恢复正常。
