格兰仕CH2122K电磁炉，开机后显示4个字符“8”后便停机，不加热，风扇也停止转动。正常时，按下电源开机键后，8个功能红色指示灯应全亮，按压所要选择的功能按键后即可正常加热，风扇也正常旋转。

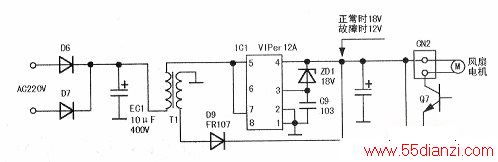

反复按压电源开关键发现偶尔能显示故障代码“E2”，随后显示变为“O”，此时可短时正常加热。根据故障现象，先查得故障代码“E2”的含义为电网电压过低(AC170V以下)保护。检测并代换市电检测相关电路元件，未发现异常。通过仔细观察，感觉风扇电机在接通电源时转动的速度较慢，即转动无力。测得风扇电机的供电电压为12V(正常时为18V)，拔下插头(CN2)，单独给风扇外加一组18V电压，风机转速正常，这说明风扇自身正常，故障原因应在18V供电电路。18V电源电路如下图所示，电源变压器(Tl)次级感应电压通过二极管D9整流后，再经VIPer12A(ICl)内部与外接的18V稳压二极管(ZDl)稳压得到+18V电压，供给风扇和LM339等元件。检查发现ZD1的负极端与焊孔处有点蓝色锈迹，焊下ZD1测其正向阻值为6kΩ、反向为80kΩ，正常时其反向阻值应接近无穷大，判断ZD1损坏，换上一只18V稳压二极管后，故障排除。若手头无18V稳压二极管．可用2只9.1V稳压二极管串联代替。
