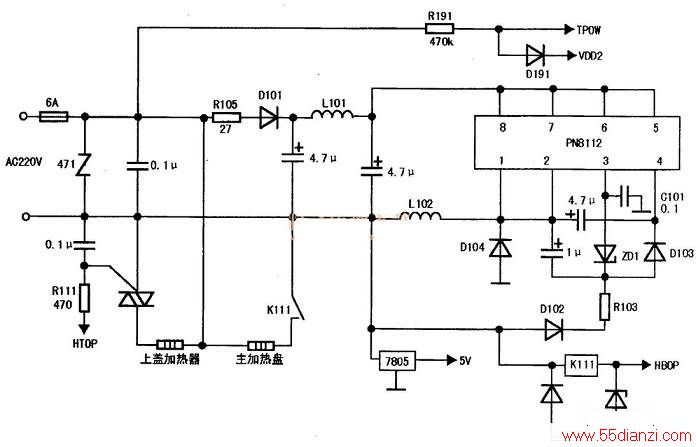

经查此机开关电源无5V电压输出，怀疑开关电源有问题，实测出该部分电路，如下图所示。测得R105烧坏，D101、ZD101短路，L101开路，电源芯片中间爆裂。该电源芯片型号为PN8112。查资料得知，VIPer12A引脚功能和PN8112一样。ZD101是稳压取样管，开关电源输出电压应略高于该管稳压值，由于输出电压为12V，因此ZD101换用11V的稳压二极管。L101是滤波电感，数值偏差一点，关系应不大。将上述损坏件全部更换后试机，故障排除。
值得一提的是，L102是开关电源储能电感，如烧坏，可以用同规格漆包线按原匝数绕制。D104最好换用肖特基二极管，以提高效率。PN8112也可用功率更大一点的VIPer22A直接代换。
