间歇式振铃电路常见故障检修方法

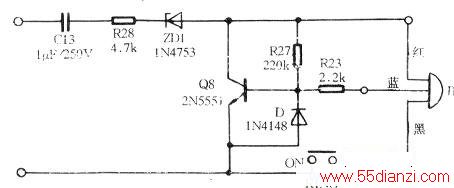

　　间歇振铃电路如下图所示，常被用在小型电话机中。本图是根据侨兴HA8818(7)P／T电话机实物绘制，与它电路相同的还有TCLHA1868(X)P/T等电话机。

　　当有电话打入时，Q8(2N551)在铃流信号的作用下产生间歇振荡，最后通过蜂鸣器B发出清脆的“啾啾……”声音，实现振铃。B是一个带反馈端的微型压电陶瓷片，有3根引线，分别是信号输入端（红）、反馈端（蓝或白）、公共地端（黑）。

　　间歇式振铃电路常见故障的检修方法如下：

　　1．不振铃不振铃的原因一般为铃流输入电路不正常或振荡器不工作。可在振铃状态下，用万用表测Q8集电极与发射极间交流电压，正常时约13V左右。若这个电压值高出很多，说明ZD1之前各元件良好，铃流输入正常，而振荡器未工作造成不振铃，可先代换Q8试试；若Q8集电极电压值为0V，也并非都是铃流输入电路C13、R28、ZD1有问题，如果B被击穿，也会得到这样的测量结果。判断B是否被击穿，可断开B的公共地端与印刷线路板的连接，测B信号输入端和公共地端之间的电阻值，正常时应为无穷大，否则需要更换。

　　电路中的二极管D(1N4148)开路，对振铃声几乎没有什么影响，但是它被击穿短路的话，就会发生不振铃故障。

　　2．振铃只响短暂一声故障大多是Q8特性不良引起，将其更换即可。另外，不要忽视对主电路压敏电阻ZNR1/271kΩ的检查。

　　3．振铃声音小铃声很小的原因一般是反馈电路不正常，应该检查B反馈端连接线有无开焊脱落。以及R23是否阻值增大或开路。
