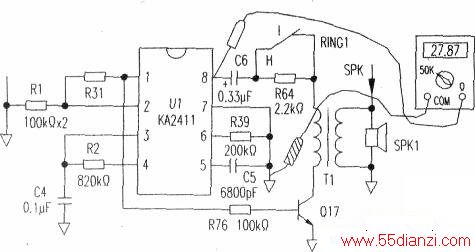

根据外线呼人无铃声,而其他功能正常,判断应该直接与振铃电路有关。用电话机测试仪或用其他正常电话机拨故障机号码向该机送铃流信号,再用数字万用表直流50V挡测量擐铃芯片U1( KA2411)①脚输入电压,有27V电压。再检测U1芯片的⑧脚输出电压,也为27V电压(正常应为12V左右)。具体测量方法如下图所示。检修经验表明,这是振铃芯片U1不良引起的,将U1更换届,故障排除。
