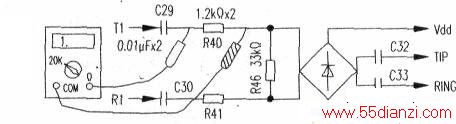

该型机具有两种来电显示制式,所以在微处理芯片U2内部有两个显示接收解码器,但它们是公用接口电路,根据故障为FSK/DTMF两种制式均不能来电显示,所以故障应在公用接口电路。该公共接口电路由电池供电电路、数据接口电路、微处理电路、显示电路组成。首先用数字万用表检测电池供电电压正常,再检测数据接口电路。发现信号耦合电阻R40已经开路(数字万用表显示“1”),具体测量方法如下图所示。将其用1.2K电阻更换后,试机,电话机故障排除。
