苹果四代智能手机的供电分为机内供电与机外供电，机内供电是由电池提供3.6V电压，机外的供电是由USB接口输入供电。该机的机内电池供电有四个端口：
BATT_ VCC电池正极、GAS_GAUCE_ CONN电池类型、NTC_CONN电池温度、GND电池负极。
而机内电池的BATT_VCC(3.6V)供电输入，又分为两部分：一是BATT_VCC( 3.6V)的直接输入供电；二是经过BATT_VCC(3,6V)的转换电路变换成其他供电信号后共同来实现机内电池正极的输入供电。因此讲解整机的供电电路时，必须要结合以下几个方面的单元电路一起剖析。
（一）电池BATT_VCC (3.6V)电压直接输入单元电路测试点、故障表现和维修
1. BATT_VCC (3.6V)直接输入U11_RF（通信电源）的C3脚C4脚D3脚，测试点在滤波电容C342_RF处。维修要点；如果Ull』lF彻底击穿损坏，会拉低BATT VCC(3,6V)电压，引起加电电流大（元件发烫），导致手机不开机，维修时必须更换排除。同样，滤波电容C342_RF本身击穿损坏也引起电流大不开机，必须更换或拆除修复。
2．BATT_ VCC(3.6V)输入到U8_RF（射频IC）的G3脚，外围测试点在电阻R41_RF处，如下图所示。维修要点：如果U8_RF彻底击穿损坏，会拉低BATT_VCC(3.6V)电压，引起加电电流大，导致手机不能开机，维修时必须更换排除。
3．BATT_ VCC(3.6V)直接输入到U1_RF（GSM功率放大器）的13脚、17脚、26脚，测试点在滤波电容C135_RF处。维修要点：如果U1_RF彻底击穿损坏，则会拉低BATT_VCC(3.6V)电压，引起加电电流大，导致手机不开机，维修时必须更换排除。同样，滤波电容C135_RF本身击穿损坏也引起开机电流大而不开机，必须更换或拆除修复。
4．BATT_VCC( 3.6V)直接输入到U2_RF（蓝牙和无线上网WIFI模块）的30脚、31脚、32脚，其测试点在电容C152_RF处。维修要点：如果U2_RF彻底击穿损坏，会拉低BATT_VCC(3.6V)电压，引起加电电流大，导致手机不开机，维修时必须更换修复。同样，滤波电容C152_RF本身击穿损坏也引起不开机，必须更换或拆除修复。
5 BATT_VCC (3.6V)直接输入到音频IC U60的H5脚，测试点在电容C147处。维惨要点：如果U60彻底击穿损坏，则拉低BATT_VCCl(3.6v)电压，引起加电电流大，导致手机不开机，维修j时必须更换排除。同样，滤波电容C147本身击穿损坏也引起不开机，必须更换或拆除修复。
6．BATT_VCC(3.6V)输入到U5(铃声放大IC)的B1脚，测试点在电容C252处。维修要点：如果U5彻底击穿损坏，会拉低BATT VCC (3.6V)电压，引起加电电流大，导致手机不开机，维修时必须更换排除。同样，滤波电容C252本身击穿损坏不开机，必须更换或拆除修复。
7．BATT_VCC(3.6V)输入到U17(闪光灯升压lc)的A2、B2、A4脚，测试点在电容C246处。维修要点：如果U17彻底击穿损坏，拉低BATT_ VCC(3.6V)电压，引起加电电流大，导致手机不开机，维修时必须更换排除。同样，滤波电容C246本身击穿损坏也引起不开机，必须更换或拆除修复。
8．BATT_VCC输入U48_PMU（电源lC）的H7、L9、L10脚。维修要点：如果U48_PMU彻底击穿损坏，拉低BATT_VCC(3.6V)，引起加电严重漏电或大电流（发烫），导致手机不开机，必须更换排除。由于外围没有测试点，但若出现严重漏电或大电流等故障，可加电后用手触摸是否发热来直观判断。

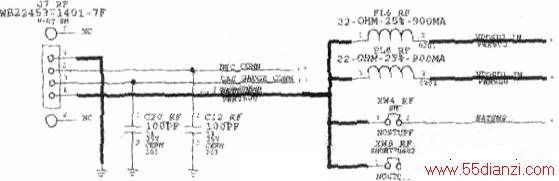

(二)BATT_YCC(3.6V)转换成其他供电信号后间接输入供电单元电路测试点、故障表现和维修，其电路原理如下图所示。
从上图中可以看出电池供电信号BATT_VCC(3.6V)信号转换成四种供电电压信号：
BATT_VCC经过FL6_RF电感转换成了VDDSD2_INBATT_VCC经过FL8_RF电感转换成了VDDSD1_INBATT_VCC经过XW4_RF开关转换成了BATSNSBATT_VCC经过XW5_RF开关转换成了VDD_PMU_LDO_IN也就是说，电池供电的正极信号BATT_VCC(3.6V)转换成VDDSDI_IN、VDDSD2_IN、BATSNS、VDD_PMU_LDOIN共四路信号输入手机主板相关电路。
注意：这里的BATT_VCC的信号经过转换之后它的电压值还是电池电压值(3.6V)。
1．VDDSDUN(3.6V)输入到U9_RF（通信CPU）的A18、A17脚，测试点在C33_RF处。如果U9_RF彻底击穿损坏，则会拉低VDDSD1_1N(3.6V)，引起加电电流大（元件发烫），导致手机不开机，维修时必须更换排除。同样，滤波电容C33_RF本身击穿损坏也引起电流大不开机，必须更换或拆除修复。
2．VDDSD2_IN的(3.6V)输入到U9_RF(通信CPU)的D17、E17脚，测试点在C34_RF处。
如果U9_RF彻底击穿损坏，拉低VDDSD2_IN(3.6V)，引起加电电流大（元件发烫），导致手机不开机，必须更换排除。同样，滤波电容C34_RF本身击穿损坏也引起电流大不开机，必须更换或拆除修复。
注意:VDDSDI_IN、VDDSD2_IN两个电压的输入，主要是用于产生固定射频模块部分的两组VSDI_1V8、VSD2_1V8稳压供电。
3．BArITSNS(3.6V)输入到U48_PMU（电源lC）的J⑨脚，此输入脚外围无测试点。如果U48_PMU彻底击穿损坏，拉低BA'ITSNS(3.6V)，引起加电电流大（元件发烫），导致手机不开机，维修时必须更换排除。
4．VDD_PMU_LDO_IN(3.6V)输入到U9_RF(通信CPU)的E16、K20、J19脚，其测试点在电容C59_RF、C54_RF处。如果U9_RF彻底击穿损坏，则拉低VDD_PMU_LDO_IN(3.6V)，引起加电电流大（元件发烫），导致手机不开机，维修时，必须更换排除。
同样，滤波电容C59_RF、C54_RF本身击穿损坏也会引起不开机，必须更换或拆除修复。
小结：以上是苹果四代手机的整机电池3.6V电压直接供电输入电路上的主要元件和滤波电容。在维修当中，如果我们对供电电路清晰地了解，对于遇到的那些加电电流大或漏电的故障现象，查找起来就相当地轻松、顺手。
