3.2 主机端子系统软件设计

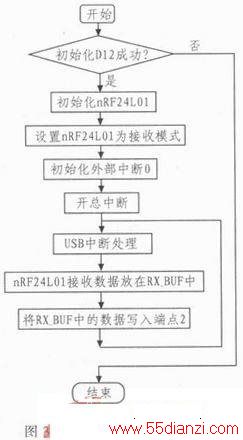

图3为接收端主程序流程图，该接收端软件部分主要包括：PDIUSBD12固件驱动，USB设备的枚举过程。为了使软件可移植性强、易维护，采用分层的方法编写PDIUSBD12的驱动程序。USB驱动程序分成接口和设备控制驱动层、协议层和应用层。应用分层的方法编写的程序条理清晰，可移植性好。而USB HID类是比较大的一个类，HID类设备属于人机交互操作的设备。使用HID设备的一个好处就是，操作系统自带了HID类的驱动程序，而用户无需去开发很麻烦的驱动程序，只要直接使用API调用即可完成通信。所以我们将USB设备枚举成HID设备，这样就可以不用安装驱动而直接使用。USB设备的枚举过程实际上就是告知PC设备描述类型。当插入USB设备后，主机会向设备请求各种描述符来识别设备，包括5个标准描述符：设备描述符、配置描述符、接口描述符、端点描述符、字符串描述符和3个HID设备类特定描述符：HID描述符、报告描述符、实体描述符。当主机从它的描述符中知道了能够知道的所有信息后，便开始为这个设备安装驱动程序。此时USB枚举过程结束，设备可以正常使用了。
4 结束语
本文应用微加速度计和无线RF模块，实现无线遥控的鼠标操作。遥控有效距离可达30～60 m，功耗小，成本低，而且遥控无指向性，能大大增强多媒体的人机交互性能。而且该成品外观设计合理，手感舒适，符合人体工程学设计，能防止鼠标手的出现。
