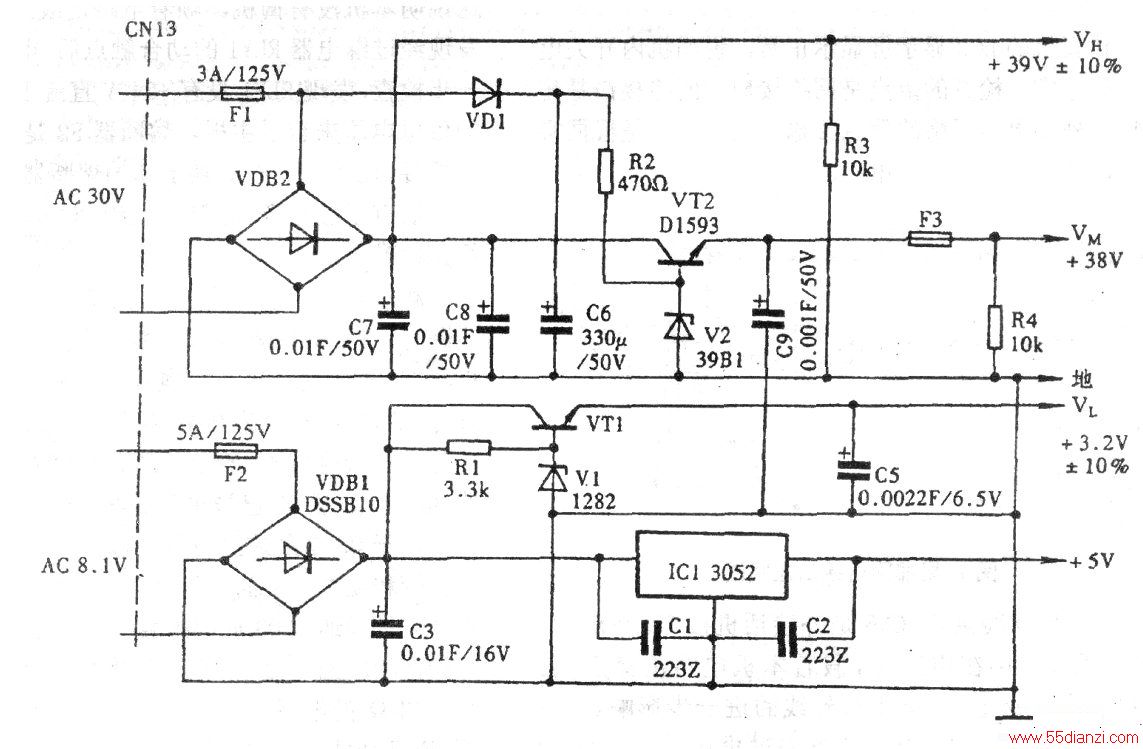

STARAR-2463型打印机电源系统的结构原理如下图所示。
该打印机的电源系统采用电源变压器降压式串联调整型开关稳压电源。它由三部分组成：交流输入电路、电源变压器、主板上的整流、滤波与直流稳压调控电路。
交流输入由保险管Fl和交流抗干扰电路组成，电源变压器的初级绕组连接到经过交流滤波电路滤波后的交流220V电压上，次级有两组低压交流输出8.1V和30V。在电源变压器的初级绕组中装有热保护器，当电源波动或机内有异常情况过流时，热保护器立即熔断，以达到整机及电源变压器自动保护的目的。
直流稳压调控电路的具体工作过程如下：30V电压通过桥堆整流、电容滤波后，经由分立元件组成的串联型稳压电路稳压，产生VH(31～40V)和VM(31～38V)直流电压，分别供给打印头驱动电路和电机的动态驱动电路。
8.1V交流电压通过另一个桥堆整流和电容滤波后分为两路送出：一路由串联型三极管稳压电路稳压后，产生VL(2.9～3.5V)电压供给电机的静态锁定电路；另一路由三端稳压器稳压后，输出+5V电压，供给逻辑电路和操作面板上的指示灯。两个桥堆整流电路的输入端都串有保险丝管。由桥堆VD整流和C7、C8滤波输出的+39V直流电压供给打印头线圈，Vm为38V直流电压，供给字车电机、走纸电机和风扇电机使用。
