图5 IPv6/IPv4网络承载业务

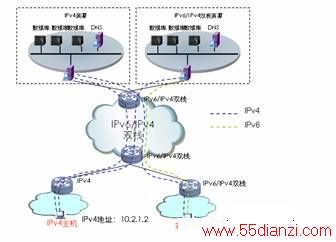

双栈主机访问双栈资源时通过IPv6协议,访问IPv4资源时通过IPv4协议。IPv4主机访问所有资源均可通过IPv4协议。如图6.
图6 IPv4主机、双栈主机访问方式
路由规划采用与新建双栈网络相同,IP地址规划同样采用DHCP v6方式,在双栈设备上新增IPv6地址。
3)IPv6 MPLS VPN实现
考虑到MPLS VPN技术在现有电子政务外网的应用,可在实现IPv6/IPv4双栈网络试点后,进一步试点IPv6 MPLS VPN技术。无论是新建双栈网络方案还是现网升级方案,采用技术相同。可试点少数部委开启纵向VPN,通过MPLS VPN技术进行不同业务间的隔离。可考虑通过在双栈PE设备上启用6VPE技术,建立IPv6的MPLS VPN连接。6VPE(IPv6 VPN Provider Edge)可为电子政务外网IPv6用户提供BGP MPLS VPN服务,通过VPN技术实现不同IPv6业务间的逻辑隔离。6VPE技术使用MP-BGP承载VPN-IPv6路由信息,在为IPv6网络提供VPN服务的同时也可以在其它接口或子接口上为普通的IPv4用户提供MPLS VPN业务,即在6VPE有可能同时存在IPv6 VRF和IPv4 VRF.在6VPE技术中用户网络(CE)采用的地址族也可以是IPv4也可以是IPv6,骨干网同样可以是IPv4网络也可以是IPv6网络。在电子政务外网的下一代网络建设中,建议在初期先采用PE升级为6VPE设备,在骨干网络仍采用IPv4传输路由标签的方式。如图7.

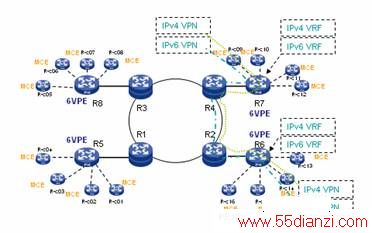

图7 IPv6/IPv4双栈网络 MPLS VPN拓扑
结语
虽然关于IPv6的实践已经多年,但IPv6的标准并没有完全制定完成,标准化进程还在继续。电子政务外网的IPv6建设过程一定是长期而复杂的,而它的成功实现对我国实践IPv6技术、参与国际/内IPv6标准的制定,都将具有非常重要的意义。
