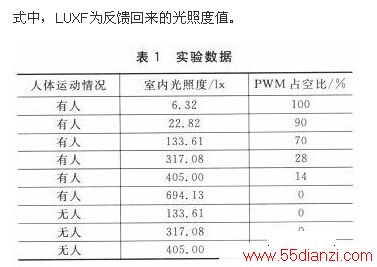

表1是在多云天气条件下测得的实验数据。系统根据不同的室内照度，调节PWM输出波形从而改变LED光亮度。由于室内照度计探头位置放置和TSL2561传感器有一定的偏差，故数据存在一定的误差。即在有人时，根据式(5)计算PWM占空比与示波器显示波形基本吻合;无人时，无论室内光照度值是多少，PWM占空比均为零，LED不照明。将实验数据与理论值进行比较，考虑一定误差的情况下，基本吻合。输出部分PWM波形如图7所示，分别为室内光照为22.82 lx和317.08 lx时的PWM波形。
结语
通过实验证明，系统按照程序设计，能够很好地进行恒照度控制;运动控制在无人时自动关闭，一旦检测到有人活动时，马上进行恒照度控制。同时系统设置了调节调光频率和最大光照度值，能够根据不同要求做适当的改变。恒照度自适应调光和人体运动控制有效实现了节能要求。
