使用LED串的DCM升压转换器的设计

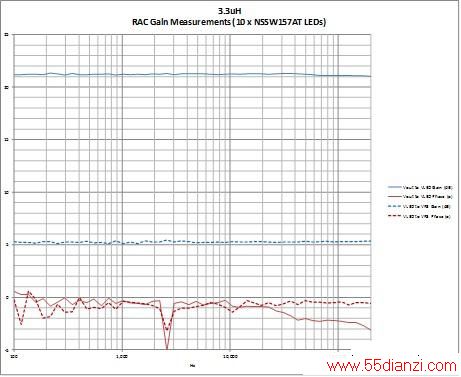

    图14:电流感测反馈网络的电路内小信号响应

    3 系统性能测试

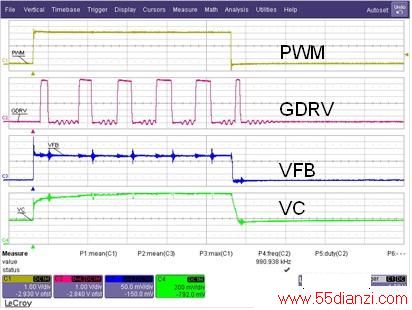

    图12中所示的LED调光电路的1000:1 200 Hz PWM调光工作波形如图15所示。VC波形上有少许补偿电容电压放电，这是Q9双向开关响应时间与透过D19的PWM钳位激活之间的竞争条件产生的结果。电阻R29被引入，与钳位二极管D19串联连接，以限制补偿网络电荷耗尽。VFB波形维持想要的数字波形及幅值(无模拟调光)。

    PWM信号指令转为低态后出现额外短路持续时间GDRV波形(第6个脉冲)，这是NCV887300内部逻辑传播延迟响应时间的结果。此额外脉冲的能量有利于帮助维持输出升压电容中的电荷，因为它补偿了深度PWM调光工作模式期间的某些寄生漏电流能量损耗。

    图15:1000:1 200 Hz深度调光工作

    第三部分：结论

    本方案分两部分进行，第1部分介绍的驱动LED串的DCM升压转换器的理论小信号响应等式;在第2部分中有效地应用于分析LED PWM调光电路。方案中探讨了200 Hz 1000:1深度调光能力的实际层面问题。最后运用仿真和测量结果，与忽略相位误差的情况进行比较得到1000:1 200 Hz PWM工作波形显示出了极佳的工作性能。从而也证实了本方案的实用性。
