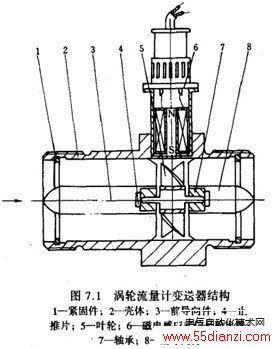

图7.1所示为TUF传感器结构简图，由图可见，当被测流体流过传感器时，在流体作用 下，叶轮受力旋转.其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
TUF的流量方程可分为两种:实用流量方程和理论流量方程。
(1)实用流量方程

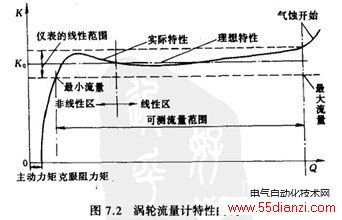

流量计的仪表系数与流量(或管道雷诺数)的关系曲线如图7.2所示。由图可见，仪表系数可分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体枯性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流贵下限时，仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的IUF特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。
传感器的仪表系数由流量校验装置校验得出，它完全不问传感器内部流体的流动机理，把传感器作为一个黑匣子，根据输人(流量)和输出(频率脉冲信号)确定其转换系数，它便于实际应用。但要注意，此转换系数(仪表系数)是有条件的，其校验条件是参考条件，如果使用时偏离此条件系数将发生变化，变化的情况视传感器类型，管道安装条件和流体物性参数的情况而定。
(2)理论流方程
根据动量矩定理可以列出叶轮的运动方程
