ADL-300EF型导轨式安装三相电能表设计与应用

ADL-300EF型导轨式安装三相电能表设计与应用

点击数:7887 次   录入时间:03-04 11:56:05   整理:http://www.55dianzi.com   仪器仪表读写器
电量计量模块是导轨式电能表中最基本的功能之一,这部分程序也是软件系统中最为关键的程序,程序中对电能计量电路输出的电能脉冲按不同的时间、不同的费率进行累计并存储到相应的EEPROM存储器中,掉电时电量数据不丢失,保证数据的安全,在月度变化时,进行月度电量冻结,可方便实现历史电量的查询。

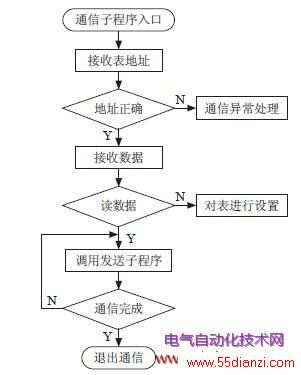

通信部分是电能表与外界联系的模块,包括数据接收、命令解析及数据发送,在程序中用中断方式监控接收口,当接收到一帧数据时,通信程序首先进行数据解析,并根据数据内容执行相应功能完成相应的操作,通过通信口可与上位机和其他智能配电设备进行数据交换,实现导轨式安装电能表的远程监控与管理,还可以对多个导轨式安装电能表进行组网,实现低压配电终端电能计量的网络化管理。通信流程图如图5所示。


                                                                        图5 通信流程图

显示处理模块用于实现各时段电量、时间、日期等数据循环显示,方便用户实时查询、管理电量。


1.3 产品结构

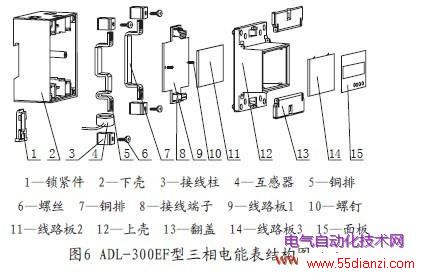

众所周知,目前,国内电能表大部分都是壁挂式结构或嵌入式结构,外观都采用基本方体形,体积相对较大,并且其产品内部结构复杂,接线繁琐,安装不便,生产效率低,成本高。ADL300EF型导轨式安装电能表采用创新结构优化设计,内部结构设计简洁巧妙,体积小巧,安装接线简单,可与微断路器和其他低压配电控制设备一起安装在标准35 mm导轨上,提高工作效率,且不需再额外配置电表箱,大大降低低压配电系统的使用维护成本。ADL-300EF型三相电能表结构图如图6所示。


2 主要技术参数

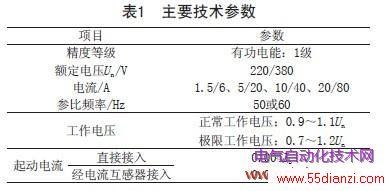

本设计完全符合部标DL/T 6 1 4 和国标G B / T17215中电子式电能表的相关技术要求,主要技术参数见表1。


3 应用实例
本设计中的ADL-300EF型导轨式安装三相电表为低压终端电能计量与管理提供了一种理想的选择,其模数化结构,导轨安装方式如图7所示。




该电能表可方便地与微型断路器和其他低压配电设备一起直接安装于低压配电终端,如楼宇、商场、会展中心、学校、机场、港口、工厂、写字楼及公共设施等的照明箱、动力箱内,作电能计量与管理。
4 结语
随着技术的进步,安装简便、抄表简单、成本低、性能高、智能化的电力仪器仪表在低压终端配电计量、管理中应用越来越受欢迎,ADL-300EF型导轨式安装三相电能表其微型化结构、新颖的安装方式、智能化的功能,十分适用于现代低压配电终端电能的分时复费率计量和低压配电工程的一体化设计,同时也节约了低压配电施工的成本,使它的应用更具现实意义和经济值。


参考文献
[1] 任致程,周中.电力电测数字仪表原理与应用指南[M].北京:中国电力出版社,2007.


如有兴趣需要详细资料,请联系我们 江苏安科瑞电器制造有限公司 地址:江苏省江阴市南闸东盟工业园区东盟路5号 技术支持:周菁 13861486009 0510-86179969 邮编:204405 邮箱: zhoujing0031@163.com 传真:0510-86179975 QQ:1326282881 网址:http://jyacrel001.cn.alibaba.com/ http://www.jyacrel.cn/
