分体式LCD显示马达控制与保护单元

贮存温度 -25ºC～70ºC 相对湿度 ≤95﹪不结露，无腐蚀性气体 海拔 ≤2000m 污染等级 2级 防护等级 主体IP20，LCD显示模块IP45（安装在柜体面板时） 安装类别 III级

3.3  过载保护
　　过载保护是现场是用中最重要的保护之一，用到电机的场所几乎都开启此类保护。ARD3采用热模型保护原理，模拟电机实际发热情况进行过载保护。ARD3共有8条过载保护曲线供客户选用，其中曲线5、10、30分别相当于热继电器的10A、10、30脱扣级线。过载特征曲线图（K曲线图）如图2所示，过载保护对照表如表2所示。

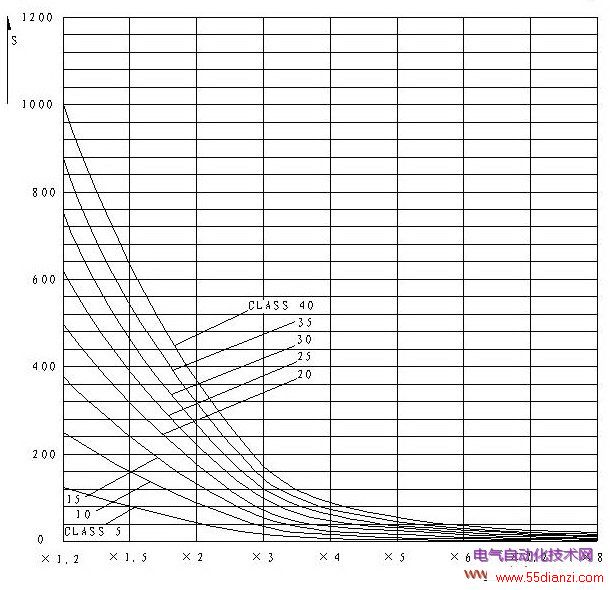

图2　过载特征曲线图

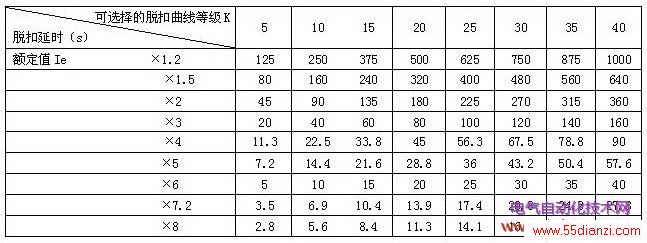

表2　过载保护对照表

4　 结束语
　　通过本文的介绍，可以看出分体式LCD显示马达控制与保护装置，更加符合使用者的要求，保护装置除可靠完成测量、保护功能，还附有很好的人机交互能力，降低客户的使用难度，更有利于产品在市场中的大面积推广。在显示面板上集成控制功能、电机运行状态指示功能（起、停、报警、故障），可以替代一部分按钮、指示灯，为客户节省成本，减少现场布线工作。
　　ARD3电动机保护器采用先进的设计方案，集测量、保护、控制、通讯于一身，产品性能安全可靠，可以对电动机实施可靠有效的保护。ARD3电动机保护器在实际使用中完全可以替热继电器、温度继电器等传统的电动机保护产品，替代各种指针式电量表、信号灯、电量变送器等常规元件，简化电动机控制电路，减少柜内电缆连接及现场施工量。

　　文章来源于:《电工技术》2009年第11期。

如有意向，可索取详细资料，请联系：

上海安科瑞电气股份有限公司

地址：上海嘉定马东工业园区育绿路253号

技术支持：蔡昀羲021-69152258  13651973605

QQ ：1479270208   电子邮箱：acrelcyx@163.com

邮编：201801      传真：021-69158302
