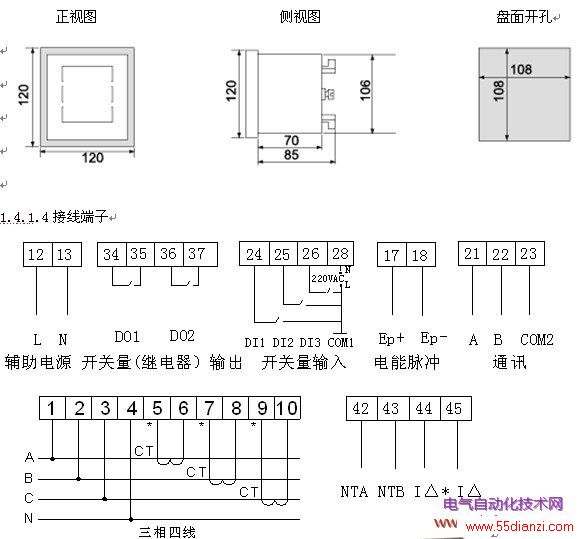

1.4.1.3外形及安装尺寸(mm)
1.4.2 ARCM200-J1、ARCM200-J4监控仪表
1.4.2.1功能

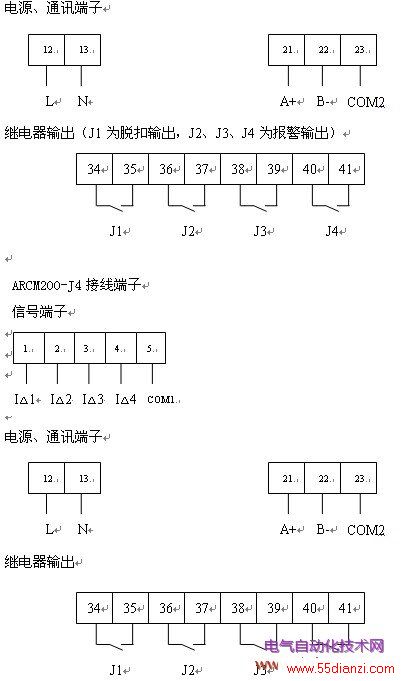

● 可在线监测多路的漏电流，各相电缆温度信号； ● 额定剩余电流动作值，脱扣延时，可根据需要灵活设置，温度动作值也可编程； ● 画面暂留功能，漏电故障发生时该通道显示画面暂留，表示该通道漏电或超温时的值，方便上位机的故障记录； ● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连； ● 集成度高，网络化，智能化程度高，动作特性合理； ● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。 1.4.2.2技术参数 型号 参数 ARCM200-J1 ARCM200-J4 辅助电源 电压 AC/DC 85～270V AC/DC 85～270V 功耗 ≤3W ≤3W 输入 1路剩余电流，三路温度 4路剩余电流 额定剩余电流 动作值 20mA～1000mA分档可调 20mA～1000mA分档可调 动作延迟时间 100mS～60S分档可调 100mS～60S分档可调 温度报警值 50～120℃ / 测量范围 10mA～3000mA，-10℃～120℃ 10mA～3000mA 测量电网频率 50Hz 50Hz 剩余电流精度 1级 1级 温度精度 ±1℃ / 报警 声光报警，继电报警 声光报警 继电器输出 机械触点，触点容量AC 220V/3A,DC 30V/3A 机械触点，触点容量AC 220V/3A,DC 30V/3A 通讯 RS485接口 MODBUS-RTU协议 CANBUS可选（请与厂家联系） RS485接口 MODBUS-RTU协议 CANBUS可选（请与厂家联系） 显示 LED LED 1.4.2.3外形及安装尺寸(mm)
1.4.3 ARCM300-J1、ARCM300-J4监控仪表
1.4.3.1功能

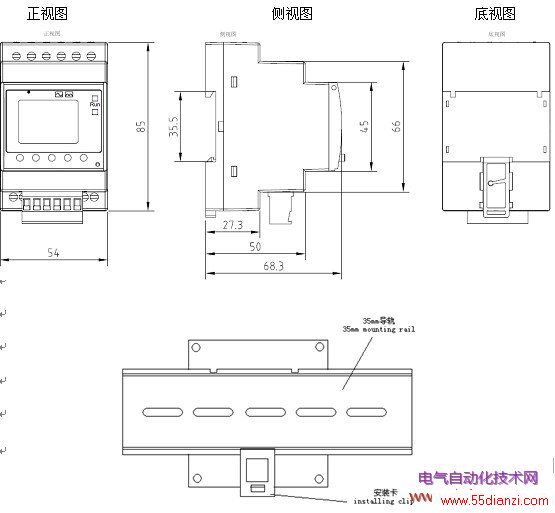

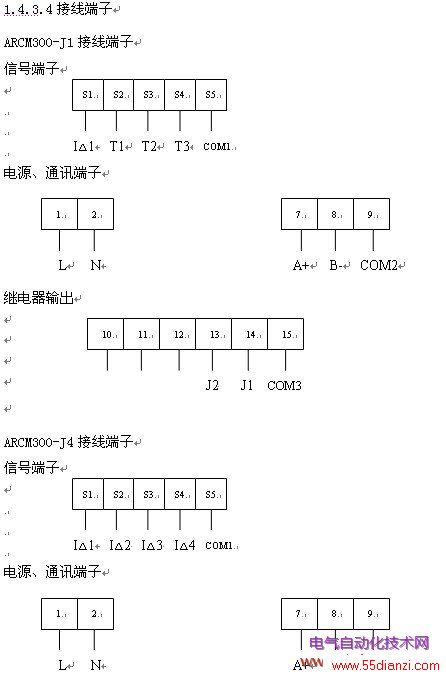

● 可在线监测单路或多路的漏电流，温度功能可选配； ● 额定剩余电流动作值，脱扣延时，可根据需要灵活设置； ● 标准35mm导轨式安装，LCD显示； ● 画面暂留功能，漏电故障发生时，该通道显示画面暂留，表示该通道漏电或超温时的值，方便上位机的故障记录； ● 事件记录，表内可记录10条漏电的大小、时间； ● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连； ● 集成度高，网络化，智能化程度高，动作特性合理； ● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。 1.4.3.2技术参数 型号 参数 ARCM300-J1 ARCM300-J4 辅助电源 电压 AC/DC 85～270V AC/DC 85～270V 功耗 ≤3W ≤3W 输入 1路剩余电流，三路温度 （温度非标配，可选） 4路剩余电流 额定剩余电流 动作值 10mA～3000mA分档可调 10mA～3000mA分档可调 动作延迟时间 100mS～60S分档可调 100mS～60S分档可调 温度报警值 50～120℃ / 测量范围 10mA～3000mA，-10℃～120℃ 10mA～3000mA 测量电网频率 50/60Hz 50/60Hz 剩余电流精度 1级 1级 报警 声光报警 声光报警 继电器输出 机械触点，触点容量AC 220V/3A,DC 30V/3A 机械触点，触点容量AC 220V/3A,DC 30V/3A 通讯 RS485接口 MODBUS-RTU协议 CANBUS可选（请与厂家联系） RS485接口 MODBUS-RTU协议 CANBUS可选（请与厂家联系） 显示 LCD LCD 1.4.3.3外形及安装尺寸(mm)
导轨式
